Hufschmied Zerspanungssysteme GmbH heeft een volledig geautomatiseerde kwaliteitscontrole met cobot geïntroduceerd bij de productie van snijgereedschappen. Deze op AI-gebaseerde oplossing (Opdra-kwaliteit genoemd) is ontwikkeld samen met VisCheck GmbH, specialist in intelligente beeldverwerking.
“Voor hoogprecieze producten zoals Hufschmied-gereedschappen is de tijd en moeite die nodig is voor kwaliteitscontrole soms groter dan die voor productie”, zegt Lutz Schaufuss, lid van de raad van bestuur van VisCheck .
“Met onze intelligente, adaptieve beeldverwerkingssystemen verhogen we de efficiëntie van de inspectieprocessen en maken we ze volledig automatiseerbaar.”
Kwaliteitscontrole sneller en makkelijker
Dankzij deze oplossing heeft Hufschmied de benodigde tijd en moeite voor het op kwaliteit controleren van de bladen van gereedschappen aanzienlijk kunnen verminderen.
De volledige meting van de gereedschappen en hun visuele inspectie is nu volledig geautomatiseerd met behulp van een collaboratieve robot (cobot).
24 uur per dag, opgeslagen in digitale tweeling
Dit maakt het mogelijk om het proces 24 uur per dag uit te voeren. Alle meetresultaten worden ook opgeslagen in een digitale tweeling.
Zo is elk gereedschapsblad gemarkeerd met een datamatrixcode, waardoor de testresultaten duidelijk kunnen worden toegewezen aan dat betreffende snijblad.
Behalve freesgereedschappen produceert Hufschmied in zijn fabriek in het zuid-Duitse Winterlingen (onder Stuttgart) ook koudsnijbladen. Deze messen worden in de auto-industrie gebruikt om airbags op maat te snijden.
Exacte inspectie met machine vision

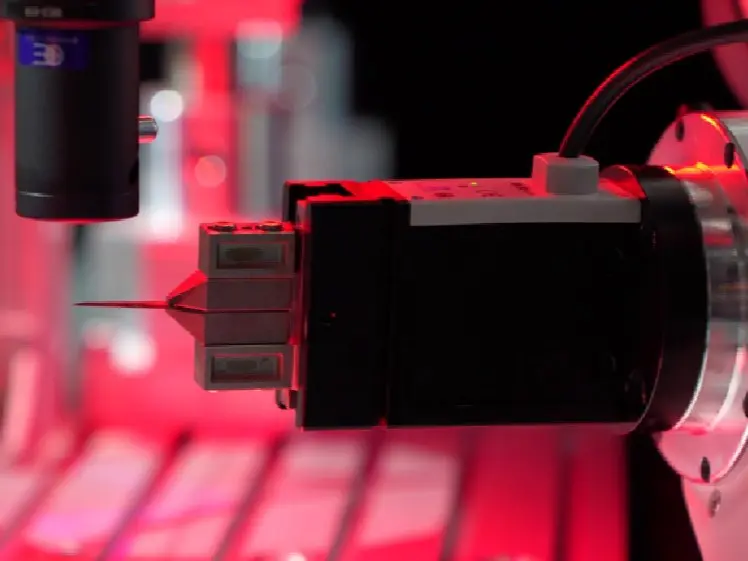

Deze uiterst gevoelige bladen (20 mm × 5 mm) krijgen een optische inspectie: een machine vision systeem met machine learning software checkt de punt van het blad binnen een raster van 50 × 50 µm op mogelijke schade.
Vervolgens wordt de algehele geometrie vastgelegd met alle lengtes en hoeken. Om de kwaliteitscontrole volledig te automatiseren, verwijdert een robot de gereedschapsbladen uit een rek waar meer dan 150 bladen kunnen worden opgeslagen.
De beelden en meetwaarden die tijdens het inspectieproces worden gegenereerd, worden vervolgens opgeslagen in de cloud.
VisCheck
VisCheck, gevestigd in Bobingen, ten westen van München, is in 2015 opgericht door Ralph Hufschmied en Guido Bruch.
Het bedrijf richt zich op de ontwikkeling van geavanceerde beeldverwerkingsoplossingen. Aanvankelijk lag de focus op onderzoeksprojecten voor kwaliteitscontrole bij de productie van koolstofmaterialen en optische tekenherkenning.
Sinds 2023 zijn er standaardapplicaties ontwikkeld die gebruikmaken van snelle, kosteneffectieve en gebruiksvriendelijke computer vision-oplossingen voor kwaliteitscontrole en procesautomatisering.
Hufschmied
Hufschmied, opgericht in 1991, is fabrikant van hoogwaardige gereedschappen voor verspanende productie en wrijvingsroerlassen. Het bedrijf heeft het hoofdkantoor eveneens in Bobingen.
Door zich al vroeg te specialiseren in de bewerking van kunststoffen, glasvezelmaterialen en koolstofvezel is Hufschmied in Europa toonaangevend geworden in de ontwikkeling van oplossingen voor nieuwe materialen. Het bedrijf is systeemleverancier van diverse machinefabrikanten.
Gereedschappen en productieprocesadviezen van Hufschmied worden vooral in de automobiel- en ruimtevaartindustrie en in de medische techniek benut. Hufschmied heeft productievestigingen in Bobingen, Winterlingen en Sigmaringen.
