Om complexe CAD-data nog beter te vereenvoudigen voor digital twin-toepassingen introduceert CoreTechnologie versie 4.9 van de 3D_Evolution Simplifier. Deze nieuwste versie gebruikt de informatie uit 3D-modellen intensiever, zodat gerichter vereenvoudigd kan worden. Hierbij kan onder meer gedacht worden aan PMI (product manufacturing information), attributes en ontwerpkenmerken.
De nieuwe versie maakt het, volgens de Frans-Duitse softwareontwikkelaar, mogelijk om zowel lichte als nauwkeurige digital twin-modellen volledig geautomatiseerd te kunnen creëren. Deze digital twins zijn geschikt voor high-performance inzet binnen alle 3D-systemen, aldus het bedrijf.
Zonder interne geometrie werkt sneller
De Simplifier van 3D_Evolution wordt toegepast om de interne geometrie van modellen te verwijderen. Op die manier worden zeer complexe samenstellingen binnen enkele seconden omgezet in sterk gereduceerde omhullende (envelope) geometrieën.
De afzonderlijke modellen blijven hoogwaardige, gesloten CAD-solid-modellen, terwijl interne (van buiten niet zichtbare) componenten worden verwijderd.
Tegelijkertijd benutten filtermechanismen informatie zoals attributes en CAD-metadata om het vereenvoudigingsproces te automatiseren.
Dit resulteert in lichtgewicht, IP-beschermde modellen die optimaal geschikt zijn voor simulatie, virtuele fabrieksplanning en andere datagedreven 3D-toepassingen binnen Industrie 4.0.
Zichtbare basisvorm

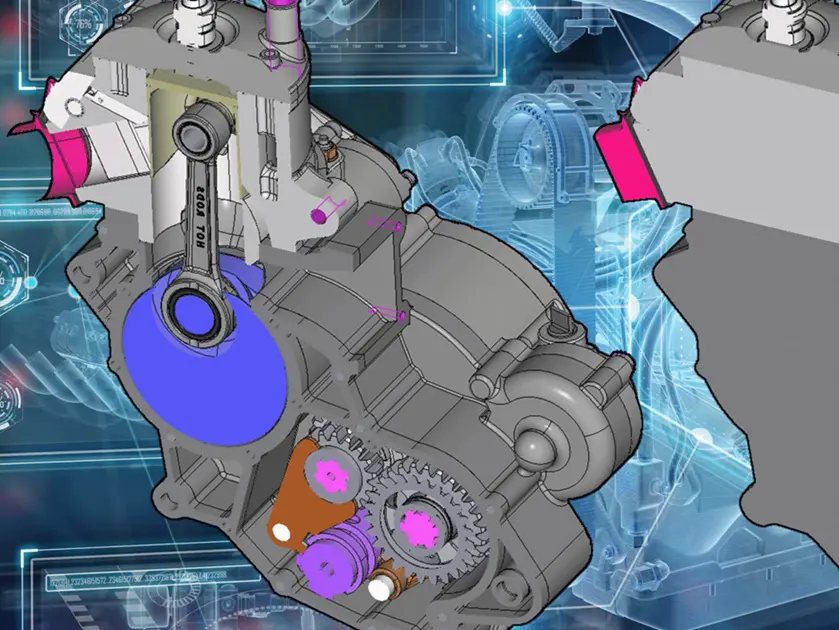

De vereenvoudigde envelope modellen stellen nauwkeurig de zichtbare basisvorm van een product of systeem voor. De interne details zijn daarbij doelgericht verwijderd.
Dat maakt dat de datamodellen bijzonder lean zijn, zodat ze zorgen voor hoge prestaties in visualisatie-, simulatie- en VR-toepassingen. Ook maken ze complexe structuren aanzienlijk overzichtelijker.
Nauwkeurigheid en efficiëntie
Binnen digital twin-toepassingen spelen gereduceerde envelope geometrieën een centrale rol, stelt CoreTechnologie. Digital twins vereisen een balans tussen geometrische nauwkeurigheid en efficiënte dataverwerking.
Zo worden performance-problemen voorkomen. Bovendien zorgt het ervoor dat simulatie- en analyseomgevingen worden geïntegreerd.
Gerichte vereenvoudiging leidt tot optimale modellen die goed presteren, zonder dat sprake is van overbodige geometrische complexiteit. Dit maakt een snelle verwerking van grote samenstellingen mogelijk.
Ook ondersteunt het de schaalbaarheid van digital twin-toepassingen, bijvoorbeeld in fabrieksplanning, digitale mock-ups voor voertuigen en toepassingen in de lucht- en ruimtevaartsector.
Bescherming van knowhow
Belangrijk voordeel van een geometrie van alleen de basisvormis is ook dat intellectueel eigendom beschermd wordt.
Door de ontwerpelementen en de volledige interne geometrie te verwijderen, worden gevoelige ontwerpdetails volledig gewist en kunnen ze niet worden gereconstrueerd.
Zo kunnen bedrijven 3D-gegevens dus veilig delen met hun partners, klanten en netwerken in de waardeketen zonder hun knowhow prijs te geven.
Tegelijkertijd blijven de externe structuren die relevant zijn voor samenwerking en simulatie behouden.
Ondersteund door interfaces
De integratie van vereenvoudigde modellen in bestaande processen wordt ondersteund door interfaces met gangbare CAD-formaten, zoals Catia V6 en V6, NX, Creo, SolidWorks, evenals JT en Step.
“De intelligente combinatie van automatische geometrievereenvoudiging, gegevensconversie en gegevenscorrectie maakt 3D_Evolution Simplifier 4.9 tot een essentieel onderdeel van moderne processen rond product lifecycle management (PLM)”, geeft CoreTechnologie aan.
“Het legt de basis voor het efficiënt, snel en schaalbaar creëren van digitale twin-modellen.”
