Rolvormen met flexibiliteit van afkanten

Dankzij tientallen NC-gestuurde machine-assen benadert
de nieuwe Dreistern profileermachine van MRP in Kaatsheuvel met rolvormen de
flexibiliteit van het afkanten. Oftewel: het in de gewenste vorm rollen
(profileren) van platines tot profielen met seriegrootte één is haalbaar.
Een behoorlijke omwenteling in de profieltechniek.

De nieuwe, flexibele profileermachine van MRP is bijzonder een aantal redenen:
  • de stands van de laatste sectie van de profileermachine zijn voorzien van een drietal rollen boven elkaar. Dus niet alleen een onder- en een bovenrol, maar drie rollen die het mogelijk maken om bijvoorbeeld bij een U-profiel de flens naar boven te buigen en bij een Z-profiel naar onderen;
  • de machine werkt vanaf coil, maar na het passeren van een ponstafel, knipt een schaar de gewenste profiellengte af. Het rolvormen van de profiellengtes geschiedt dus niet continu, maar één voor één; en
  • gelet op de opbouw van de machine zien we vier secties. Dit zijn eigenlijke vier afzonderlijke profileermachines die elk een deel van de omvormtaken voor hun rekening nemen.
Gelet op flexibilteit is de machine vergelijkbaar met een afkantpers heeft. De theoretische stukgrootte van één profiel is technisch in elk geval haalbaar is. Kijkend langs de vier gedeelten van de machine zie je in totaal 27 stands met rolgereedschappen. Al deze rollen, allemaal aangedreven gereedschappen, zijn afzonderlijk van elkaar zowel in hoogte-richting als in breedte-richting NC-gestuurd verstelbaar.

MRP gaat de profileermachine inzetten voor het rolvormen van sigma-, sigma-plus-, U-, C-, C-plus- en Z-profielen. Bovendien kan de machine ook ongelijkbenige profielen vormen en profielen voor zogeheten ‘variabele dakgordingen’. Het diktebereik gaat van 1,5 mm tot 3 mm. De maximale lijnsnelheid is 40 m/min. De minimale bandbreedte aan de ingangszijde van de machine is 200 mm en maximaal 750 mm.

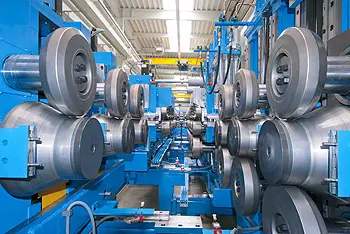

Drie rollen maken het mogelijk maken om bijvoorbeeld bij een U-profiel de flens naar boven te buigen en bij een Z-profiel naar onderen (foto’s: Dreistern en Reinold Tomberg)

Ook gelet op de lengte is de nieuwe profileerlijn van MRP indrukwekkend: de totale lijn is 80 m lang. Het eigenlijke profileergedeelte bereikt een lengte van 65 m. En de vier eigenlijke profileermachines zijn samen maar liefst 40 m lang. Voor MRP resulteren de technische wapenfeiten van de flexibele profileermachine in ongekend korte ombouwtijden.  Ombouwen gaat snel: de insteltijden zijn teruggebracht naar vijf minuten tot 30 minuten.

De profileermachine is ontwikkeld en gebouwd door de Duitse machinebouwer Dreistern. In ons land wordt Dreistern vertegenwoordigd door Rijva uit Vaassen. MRP, Metal Rolling Products, is een onderdeel van de groep Dingemans Bedrijven.
