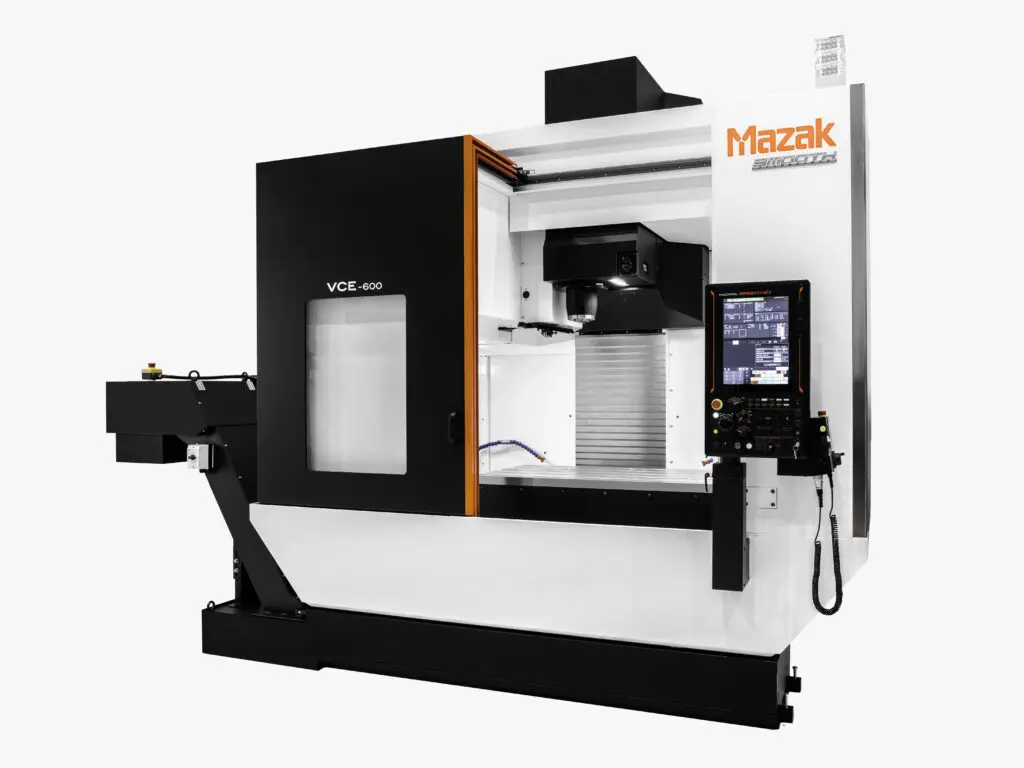

Nieuw VCE-600 bewerkingscentrum van Mazak

Mazak introduceert de nieuwe VCE-600. Dit is een “krachtig verticaal bewerkingscentrum met hoge specificaties en scherp geprijsd”. Het is volgens het bedrijf geschikt voor een breed scala aan onderaannemers, werkplaatsen en kleine toeleveranciers tot aan OEM’s. Bezoek voor de nieuwste machines en automatiseringen ook Mazak Open House in Leuven.

De VCE-600 is ontworpen en gebouwd in de UK. “Als resultaat van uitgebreid marktonderzoek bevat de nieuwe, betaalbare VCE-600 een verscheidenheid aan functies en nieuwe technologieën die toonaangevende productiviteit, prestaties en gebruiksgemak demonstreren.”

De machine heeft compacte afmetingen van (h x b x d) van 2,9 x 3,12 x 3,14 meter. Dat maakt het aantrekkelijk voor ondernemers met een beperkt vloeroppervlak. De VCE-600 heeft daarbij een royale tafelafmeting van 1300 x 600 mm met verplaatsingen (X-, Y- en Z-as) van 1.050 x 600 x 600 mm. Door de grote verplaatsing van de Y-as kunnen bijzonder grote componenten worden bewerkt.

Spindel met dubbele wikkeling

Boven dit werkgebied bevindt zich een spindel met dubbele wikkeling met 12.000 tpm en 18,5 kW, en een koppel van 119,4 Nm. Het biedt volgens Mazak alles wat een toeleveringsbedrijf nodig heeft.

“In het lage toerentalbereik levert de spindel een uitzonderlijk koppel voor zware frees- en boorwerkzaamheden, terwijl de spindel bij hoge snelheid een hoog vermogen genereert voor het bewerken van lichte materialen en het profileren van onderdelen.”

De spindel met conus 40 en interne koeling wordt voorzien van gereedschap door een 1,9 seconde snelwissel-ATC met 24 posities, die geschikt is voor een maximale gereedschapsdiameter van 75 mm. Om de toegang tot de ATC voor de operator te verbeteren, kan een optionele ATC-deur worden gespecificeerd om de insteltijden te verkorten.

Naast een toonaangevende spil toont de nieuwe VCE-600 zijn bouwkwaliteit met uiterst stijve lineaire rolgeleidingen op alle assen, die de machine in staat stellen om zowel zware verspaning als hogesnelheidsbewerkingen uit te voeren. Dit wordt aangevuld met servomotoren met directe aandrijving op alle assen en volledig geslepen voorgespannen kogelomloopschroeven die een ongeëvenaard niveau van precisie en repeteerbaarheid bieden.

 “De nieuwe VCE-600 is de eerste in een nieuwe reeks van verticale CNC-bewerkingscentra die veel belangstelling zullen krijgen uit de sector”, zegt Europees productmanager Mark Hall.

Veelzijdige machine

“Een van de grote voordelen van deze machine voor de sector is de veelzijdigheid ervan. Hij heeft een groot werkbereik, een toonaangevende spindel en de nieuwe SmoothEz CNC-besturing die snel te programmeren is – en dat maakt hem geweldig voor operators.”

Deze nieuwe machine is volgens hem bijzonder geschikt voor onderaannemers en werkplaatsen die een verscheidenheid aan werkstukken produceren, omdat de specificaties betekenen dat de VCE-600 alles aan kan wat de industrie vraagt van deze machine.”

Om het gebruiksgemak te vereenvoudigen en insteltijden te verkorten, heeft Mazak verschillende ontwerpkenmerken geïntegreerd die zowel praktisch als ergonomisch vriendelijk zijn voor de operator.

Zo is de VCE-600 bijvoorbeeld ontworpen met één grote schuifdeur met een groot raam. Het grote raam biedt uitstekend zicht tijdens het bewerken.

De gemakkelijk te openen enkele zijdeur stelt de operator in staat om onderdelen en gereedschap met één hand te plaatsen of te verwijderen terwijl hij met de andere hand de deur opent.

Gebruiksgemak

Verder is veel aandacht besteed aan het gebruiksgemak voor de operator en de mogelijkheid om insteltijden te verkorten. Dit is duidelijk merkbaar bij het gebruik van de nieuwe Mazatrol SmoothEz CNC-besturing. Deze heeft een intuïtief 15-inch touchscreen dat ‘Ez Operation’ kan bieden met de mogelijkheid te worden bediend als smartphone of tablet.

Het display kan daarbij worden aangepast door de positionering van gegevens gemakkelijk aan te passen aan de gebruiker. Door de weergave aan te passen, kan de operator gegevens controleren en bewerken met een minimale schermovergang.

Voor ‘Ez Machining’ stelt Mazatrol SmoothEz klanten in staat om de Mazak Mazatrol-interface te gebruiken om programma’s te creëren, te controleren en te bewerken via een 3D-model van het werkstuk. Als alternatief kan ook de volledige EIA/ISO-functionaliteit worden gebruikt voor G-code-programmering. “Dat biedt de gebruikers de grootst mogelijke flexibiliteit.”

Daarnaast biedt de SmoothEz ‘Ez Setup’. Hierbij kunnen alle productiegegevens, zoals programma’s, opspanninginstellingen, machinemodellen, gereedschapsgegevens en coördinaatsystemen, door Smooth Project Manager worden gesynchroniseerd met SmoothCAM Ai.

High mix-low volume

 “Voor fabrikanten met een onderdelenproductie met een hoge mix en een laag volume is het van cruciaal belang dat we de insteltijden verkorten”, aldus Hall. “Dit is waar de SmoothEz presteert met verschillende gebruiksvriendelijke functies die het gemakkelijk maken om van onderdeelinstelling naar productie te gaan.”

Omdat automatisering op de werkvloer steeds gebruikelijker wordt, heeft Mazak de VCE-600 ontworpen met de mogelijkheid om laaddeuren te integreren voor robottoegang. Dit kan aan de voorkant, de linkerkant of de rechterkant.

Verder kunnen optionele gereedschaps- en werkstukmeetsystemen (zoals de Renishaw RTS en RMP60 schakelende taster) geïntegreerd worden.

Diverse optionele extra’s

Daarnaast zijn er diverse optionele extra’s om aan de behoefte van de eindgebruiker te voldoen.  Dit omvat een ATC met 30 of 48 posities, een selectie gereedschapsmeting, instelling- en breukdetectiepakketten, pakketten voor spaan- en koelvloeistofbeheer, waaronder spoelen, coverkoeling en ook spiraal- en spaantransporteurs, plus essentiële automatiseringsopties zoals automatische deuropening, robotinterface en hydraulische of pneumatische opspanvoorbereiding. De machine kan ook worden gespecificeerd met vierde aseenheden voor extra flexibiliteit.

Mazak Open House

Behalve de VCE-lijn, het instapmodel, heeft Mazak ook de VCN-lijn, de performance-lijn, geïntroduceerd. Tijdens Mazak Open House in Leuven zijn de nieuwe VCN-600 en VCN-700 te zien. In dit compacte segment nu dus met grotere 600 en 700 mm Y-assen. Verder worden er de nieuwste bewerkingscentra met automatiseringen getoond en worden live demonstraties gegeven.

Het gaat onder meer om de Variaxis C-600 met BMO automatisering, Integrex i-250H ST met Robojob Tower en een Kumatech agv, en de VCN-530C met Mill-Assist. Nieuw zijn dus de VCN-600 en -700 en de Optiplex 3015 NEO DN. Naast BMO, RoboJob en Kumatech presenteren Kennametal, Precitool en Schunk hun oplossingen.

Het Mazak Open House is van 29 november tot en met 1 december in Leuven.
Meer informatie of aanmelden? Stuur een mail naar sales@mazak.be.
