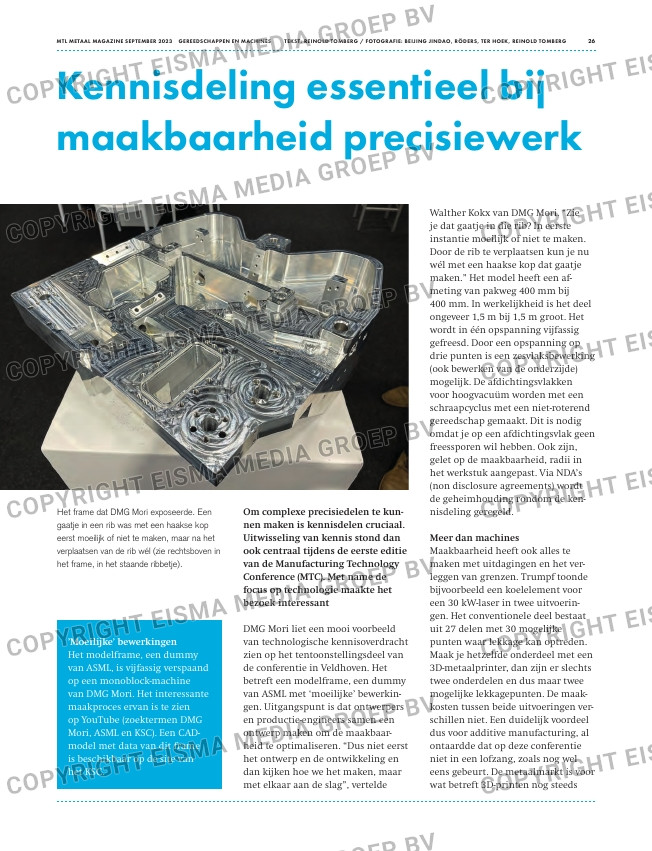

Het frame dat DMG Mori exposeerde. Een
gaatje in een rib was met een haakse kop
eerst moeilijk of niet te maken, maar na het
verplaatsen van de rib wél (zie rechtsboven in
het frame, in het staande ribbetje).
Om complexe precisiedelen te kun-
nen maken is kennisdelen cruciaal.
Uitwisseling van kennis stond dan
ook centraal tijdens de eerste editie
van de Manufacturing Technology
Conference (MTC). Met name de
focus op technologie maakte het
bezoek interessant
DMG Mori liet een mooi voorbeeld
van technologische kennisoverdracht
zien op het tentoonstellingsdeel van
de conferentie in Veldhoven. Het
betreft een modelframe, een dummy
van ASML met ‘moeilijke’ bewerkin-
gen. Uitgangspunt is dat ontwerpers
en productie-engineers samen een
ontwerp maken om de maakbaar-
heid te optimaliseren. “Dus niet eerst
het ontwerp en de ontwikkeling en
dan kijken hoe we het maken, maar
met elkaar aan de slag”, vertelde
Walther Kokx van DMG Mori. “Zie
je dat gaatje in die rib? In eerste
instantie moeilijk of niet te maken.
Door de rib te verplaatsen kun je nu
wél met een haakse kop dat gaatje
maken.” Het model heeft een af-
meting van pakweg 400 mm bij
400 mm. In werkelijkheid is het deel
ongeveer 1,5 m bij 1,5 m groot. Het
wordt in één opspanning vijfassig
gefreesd. Door een opspanning op
drie punten is een zesvlaksbewerking
(ook bewerken van de onderzijde)
mogelijk. De afdichtingsvlakken
voor hoogvacuüm worden met een
schraapcyclus met een niet-roterend
gereedschap gemaakt. Dit is nodig
omdat je op een afdichtingsvlak geen
freessporen wil hebben. Ook zijn,
gelet op de maakbaarheid, radii in
het werkstuk aangepast. Via NDA’s
(non disclosure agreements) wordt
de geheimhouding rondom de ken-
nisdeling geregeld.
Meer dan machines
Maakbaarheid heeft ook alles te
maken met uitdagingen en het ver-
leggen van grenzen. Trumpf toonde
bijvoorbeeld een koelelement voor
een 30 kW-laser in twee uitvoerin-
gen. Het conventionele deel bestaat
uit 27 delen met 30 mogelijke
punten waar lekkage kan optreden.
Maak je hetzelfde onderdeel met een
3D-metaalprinter, dan zijn er slechts
twee onderdelen en dus maar twee
mogelijke lekkagepunten. De maak-
kosten tussen beide uitvoeringen ver-
schillen niet. Een duidelijk voordeel
dus voor additive manufacturing, al
ontaardde dat op deze conferentie
niet in een lofzang, zoals nog wel
eens gebeurt. De metaalmarkt is voor
wat betreft 3D-printen nog steeds
Kennisdeling essentieel bij
maakbaarheid precisiewerk
MTL METAAL MAGAZINE SEPTEMBER 2023 TEKST: REINOLD TOMBERG / FOTOGRAFIE: BEIJING JINDAO, RÖDERS, TER HOEK, REINOLD TOMBERGGEREEDSCHAPPEN EN MACHINES 26
’Moeilijke’ bewerkingen
Het modelframe, een dummy
van ASML, is vijfassig verspaand
op een monoblock-machine
van DMG Mori. Het interessante
maakproces ervan is te zien
op YouTube (zoektermen DMG
Mori, ASML en KSC). Een CAD-
model met data van dit frame
is beschikbaar op de site van
het KSC.
