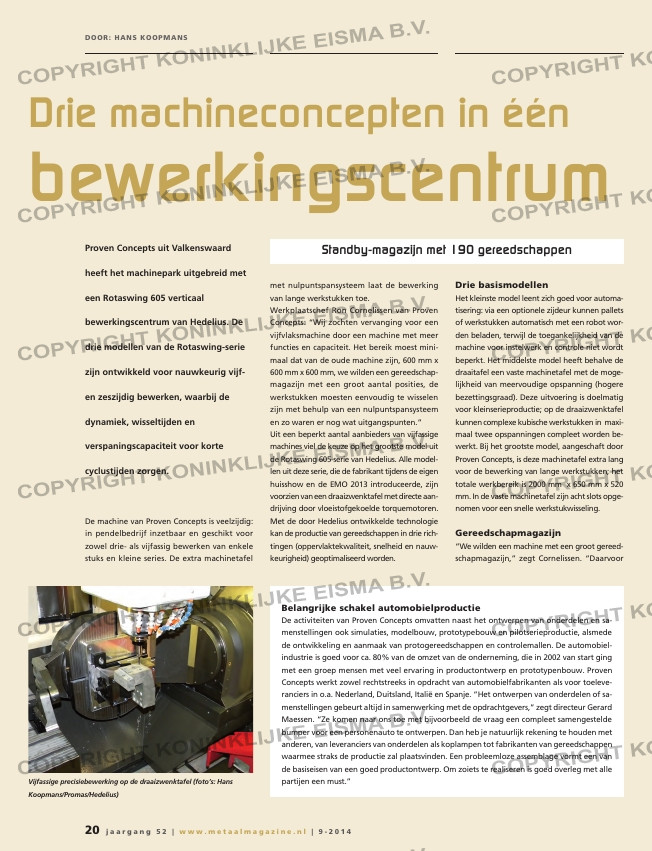

Proven Concepts uit Valkenswaard
heeft het machinepark uitgebreid met
een Rotaswing 605 verticaal
bewerkingscentrum van Hedelius. De
drie modellen van de Rotaswing-serie
zijn ontwikkeld voor nauwkeurig vijf-
en zeszijdig bewerken, waarbij de
dynamiek, wisseltijden en
verspaningscapaciteit voor korte
cyclustijden zorgen.
DOOR: HANS KOOPMANS
De machine van Proven Concepts is veelzijdig:
in pendelbedrijf inzetbaar en geschikt voor
zowel drie- als vijfassig bewerken van enkele
stuks en kleine series. De extra machinetafel
met nulpuntspansysteem laat de bewerking
van lange werkstukken toe.
Werkplaatschef Ron Cornelissen van Proven
Concepts: “Wij zochten vervanging voor een
vijfvlaksmachine door een machine met meer
functies en capaciteit. Het bereik moest mini-
maal dat van de oude machine zijn, 600 mm x
600 mm x 600 mm, we wilden een gereedschap-
magazijn met een groot aantal posities, de
werkstukken moesten eenvoudig te wisselen
zijn met behulp van een nulpuntspansysteem
en zo waren er nog wat uitgangspunten.”
Uit een beperkt aantal aanbieders van vijfassige
machines viel de keuze op het grootste model uit
de Rotaswing 605-serie van Hedelius. Alle model-
len uit deze serie, die de fabrikant tijdens de eigen
huisshow en de EMO 2013 introduceerde, zijn
voorzien van een draaizwenktafel met directe aan-
drijving door vloeistofgekoelde torquemotoren.
Met de door Hedelius ontwikkelde technologie
kan de productie van gereedschappen in drie rich-
tingen (oppervlaktekwaliteit, snelheid en nauw-
keurigheid) geoptimaliseerd worden.
Drie basismodellen
Het kleinste model leent zich goed voor automa-
tisering: via een optionele zijdeur kunnen pallets
of werkstukken automatisch met een robot wor-
den beladen, terwijl de toegankelijkheid van de
machine voor instelwerk en controle niet wordt
beperkt. Het middelste model heeft behalve de
draaitafel een vaste machinetafel met de moge-
lijkheid van meervoudige opspanning (hogere
bezettingsgraad). Deze uitvoering is doelmatig
voor kleinserieproductie; op de draaizwenktafel
kunnen complexe kubische werkstukken in maxi-
maal twee opspanningen compleet worden be-
werkt. Bij het grootste model, aangeschaft door
Proven Concepts, is deze machinetafel extra lang
voor de bewerking van lange werkstukken; het
totale werkbereik is 2000 mm x 650 mm x 520
mm. In de vaste machinetafel zijn acht slots opge-
nomen voor een snelle werkstukwisseling.
Gereedschapmagazijn
“We wilden een machine met een groot gereed-
schapmagazijn,” zegt Cornelissen. “Daarvoor
waren we bij dit machineconcept aan het juiste
adres.” De RS 605 is namelijk geleverd met een
standby-magazijn dat plaats biedt aan 190 ge-
reedschappen met SK40, SK50 of HSK63 opna-
mes. Proven Concepts heeft gekozen voor het
optionele conus-reinigingssysteem dat tien posi-
ties in beslag neemt. Een geheel geautomati-
seerde draaibare hefinstallatie met grijper neemt
de gereedschappen uit het magazijn en plaatst ze
in het magazijn van de machine. Het aan de ach-
terzijde geplaatste standby-magazijn beschikt
over een parallel besturingspaneel, zodat niet
heen en weer gelopen hoeft te worden.
Cornelissen: “We gebruiken de RS 605 onder an-
dere om onze eigen gereedschappen te maken,
onderdelen van meetmallen e.d. Complexe pro-
ducten met vaak lange bewerkingstijden. Alles
Belangrijke schakel automobielproductie
De activiteiten van Proven Concepts omvatten naast het ontwerpen van onderdelen en sa-
menstellingen ook simulaties, modelbouw, prototypebouw en pilotserieproductie, alsmede
de ontwikkeling en aanmaak van protogereedschappen en controlemallen. De automobiel-
industrie is goed voor ca. 80% van de omzet van de onderneming, die in 2002 van start ging
met een groep mensen met veel ervaring in productontwerp en prototypenbouw. Proven
Concepts werkt zowel rechtstreeks in opdracht van automobielfabrikanten als voor toeleve-
ranciers in o.a. Nederland, Duitsland, Italië en Spanje. “Het ontwerpen van onderdelen of sa-
menstellingen gebeurt altijd in samenwerking met de opdrachtgevers,” zegt directeur Gerard
Maessen. “Ze komen naar ons toe met bijvoorbeeld de vraag een compleet samengestelde
bumper voor een personenauto te ontwerpen. Dan heb je natuurlijk rekening te houden met
anderen, van leveranciers van onderdelen als koplampen tot fabrikanten van gereedschappen
waarmee straks de productie zal plaatsvinden. Een probleemloze assemblage vormt een van
de basiseisen van een goed productontwerp. Om zoiets te realiseren is goed overleg met alle
partijen een must.”
Drie machineconcepten in één
bewerkingscentrum
Standby-magazijn met 190 gereedschappen
Vijfassige precisiebewerking op de draaizwenktafel (foto’s: Hans
Koopmans/Promas/Hedelius)
