Skiving, afwikkelfrezen, leppen en
honen: bij de productie van tand-
wielen komen specifieke technie-
ken om de hoek kijken. Dat bleek
tijdens de International Conference
on Gear Production, georganiseerd
door VDI Wissensforum. Metaal Ma-
gazine zet de belangrijkste produc-
tietechnieken voor het maken van
deze specialistische onderdelen op
een rij en bespreekt onderzoeken
die ingaan op verbeteringen.
Een techniek die de laatste jaren
opkomt in de tandwielproductie is
skiving. Het komt er op neer dat een
roterende beitel het tandprofiel in
het eveneens roterende werkstuk
draait. Het lijkt wat op het frezen
van schroefdraad. Een belangrijk
voordeel is dat vanuit een gladde
ring in één bewerking een vertan-
ding kan worden aangebracht. De
techniek is al lang bekend, maar pas
de laatste jaren zijn CNC-machines
dermate nauwkeurig en synchroon
dat skiving toepasbaar is. Met name
voor inwendige vertandingen is
skiving sneller dan steken en frezen.
Om het proces ook voor uitwendige
vertanding te verbeteren, heeft het
Karlsruher Institut für Technologie
(KIT) de snijcondities voor deze ver-
tanding gesimuleerd. Daartoe heeft
het instituut het effect van verschil-
lende gereedschapdiameters en
ashoeken op snijdiepte en snelheden
onderzocht. Meting van de tandwiel-
geometrie toonde de validiteit van
de experimentele opstelling aan,
terwijl de oppervlaktetopologie goed
overeenkwam met de berekeningen.
De resultaten dienen echter met de
nodige voorzichtigheid te worden be-
handeld. Zo moet de vereenvoudigde
modellering nog worden aangevuld
met driedimensionale berekeningen.
Ook is het zaak de snijcondities te
verifiëren. Vooral de invloed van het
proces op de thermomechanische
belasting op de beitel en de daaruit
voortvloeiende slijtage dient nog te
worden onderzocht. Voor praktische
toepassingen moet ook rekening
worden gehouden met factoren zoals
gereedschapskosten.
Door zijn kinematica is skiving
ook een alternatief voor slijpen als
nabewerking bij in- en uitwendig
vertande wielen. Het aan één zijde
nabewerken via skiving biedt stabiele
processen, omdat tijdens het snijden
maar één flank in contact is met het
Nieuwe trends bij
produceren tandwiel
METAAL MAGAZINE / NOVEMBER 2019 TEKST: AD SPIJKERS / FOTOGRAFIE: PAUL QUAEDVLIEG, SANDVIK COROMANT, AD SPIJKERS PRODUCTIETECHNIEK 26

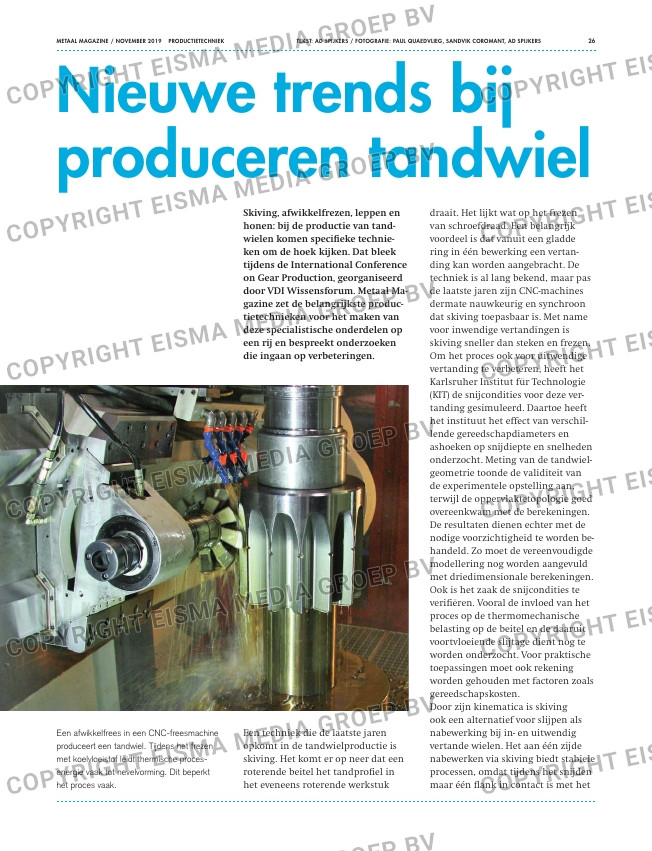

Een afwikkelfrees in een CNC-freesmachine
produceert een tandwiel. Tijdens het frezen
met koelvloeistof leidt thermische proces-
energie vaak tot nevelvorming. Dit beperkt
het proces vaak.
