Zo kunnen dus naar hartenlust ook groot formaat werk-
stukken met groeven worden gefreesd.
Besparing
Een concrete toepassing bij grote generator-assen of roto-
ren is bijvoorbeeld het frezen van 30 mm brede, 65 mm
diepe en 120 mm lange sleuven in hooggelegeerd staal.
Met de TMU 400 trochoïdale freesunit op een multitask
MPMC van Weingärtner is die klus binnen 30 seconden
geklaard, stelt de fabrikant. Dat komt overeen met een
besparing in bewerkingstijd van meer dan 50 procent.
De standtijd van de freesgereedschappen op de nieuwe
TMU 400 liggen in lijn met die van de gangbare trochoïda-
le frezen. Bij gereedschappen die speciaal zijn ontworpen
voor het frezen van dennenboomgroeven, ontwikkeld in
samenwerking met partners die al langer gereedschappen
voor Weingärtner maken, ligt de standtijd volgens opgave
een factor 10 hoger.
Freesstrategie
Weingärtner stelt een complete oplossing te bieden om
trochoïdaal frezen ook voor grote werkstukken (grote
rotoren voor gas- en stoomturbines tot een max gewicht
van 80 ton) mogelijk te maken. Omdat het een complete
oplossing is, zijn de aanschaf of upgrades van CAD/CAM-
software volgens het bedrijf niet meer nodig. De gecom-
kolom van het frees-draaicentrum MPMC start vervolgens
met de relatieve langzame beweging voorwaarts, terwijl
de freesspindel van de TMU 400 de dynamische cyclische
bewegingen kan uitvoeren.
Juist omdat de TMU 400 onafhankelijk van de massieve
kolom zijn dynamische bewerking kan uitvoeren, hebben
die bewegingen ook geen invloed op de kolom. Die ont-
koppeling maakt dat de dynamisch bewegende freesspin-
del dus in dit geval niet kan zorgen voor extreme slijtage
van de lagers en andere bewegende delen van de machine.
MeTaal Magazine PRODUCTieTeCHnieK 26

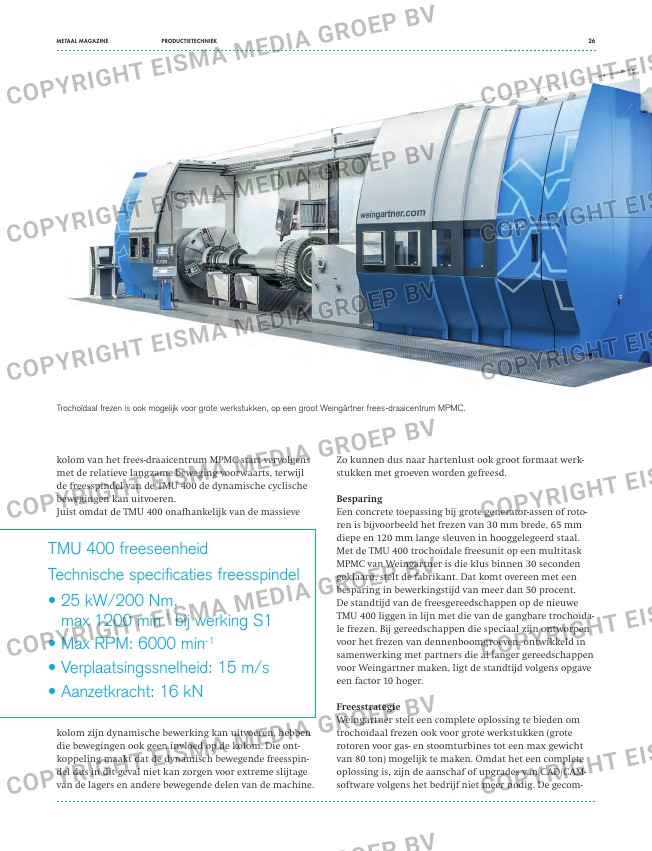

Trochoïdaal frezen is ook mogelijk voor grote werkstukken, op een groot Weingärtner frees-draaicentrum MPMC.
TMU 400 freeseenheid
Technische specificaties freesspindel
• 25 kW/200 Nm,
max 1200 min-1 bij werking S1
• Max RPM: 6000 min-1
• Verplaatsingssnelheid: 15 m/s
• Aanzetkracht: 16 kN
