Vrije vorm programmeren
Basis voor de aluminium panter
vormde het CAM-systeem hyperMill
van het bedrijf voor het optimaal
programmeren van volledig vrije vor-
men bij 5-assige metaalbewerking.
Jakob Nordmann, application en-
gineer bij Open Mind, bivakkeerde
een paar weken in Igenhausen, om
samen met applicatie technicus
Daniel Swoboda van Haimer voor de
optimale programmering en ver-
spaning te zorgen. De panter werd
gefreesd op een DMG Mori HSC70
linear die in het Haimer-Application
Center staat. Dit 5-assige bewerkings-
centrum bood dankzij de snelheid
en precisie goede voorwaarden voor
het bewerken van aluminium en het
verder afwerken van het oppervlak.
Gedetailleerde bek
Een bijzondere uitdaging lag in het
bewerken van de kop, met name
de uiterst gedetailleerde bek en de
tanden. Ook de staart is door zijn
dunne, lange vorm extreem gevoelig
voor trillingen en daardoor tijdens
het bewerken moeilijk stil te houden.
Bovendien zijn veel plekken tijdens
het frezen moeilijk bereikbaar. Om
die reden is besloten om de panter in
twee opspanningen te vervaardigen.
Hierbij werd telkens een 5-assige
machineklem, type Lang Makro Grip,
op de machine gebruikt. Ook bij het
kiezen van de gereedschappen werd
rekening gehouden met de beperkte
toegankelijkheid. Er zijn weliswaar
zo kort mogelijke gereedschappen
gebruikt, maar toch bleken voor
enkele bewerkingen gereedschappen
met een lengte tot 278 mm nodig.
Stabiele interface
Voor de voorfreesbewerking werden
modulaire Haimer Duo-Lock-gereed-
schappen gebruikt. Dat systeem
bestaat uit gereedschapskoppen van
hard metaal, die over een stabiele
interface met verschillende extensies
worden verbonden. Concreet koos
Swoboda voor een viersnijder met
hoekradius uit de Duo-Lock Haimer
Mill-aluminiumreeks. De gereed-
schappen zijn goed gebalanceerd en
METAAL MAGAZINE NOVEMBER 2021 MACHINES EN GEREEDSCHAPPEN 19
4

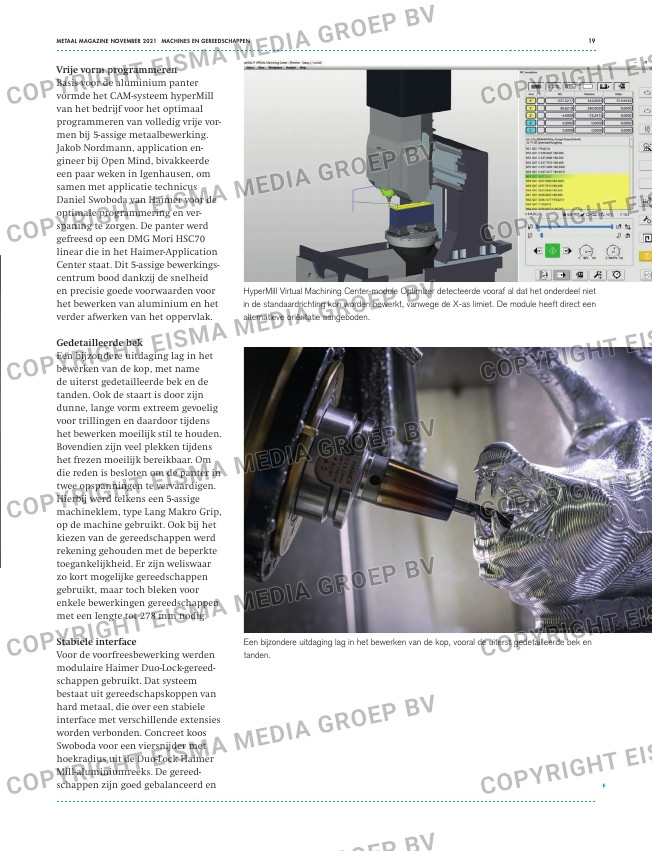

HyperMill Virtual Machining Center-module Optimizer detecteerde vooraf al dat het onderdeel niet
in de standaardrichting kon worden bewerkt, vanwege de X-as limiet. De module heeft direct een
alternatieve oriëntatie aangeboden.
Een bijzondere uitdaging lag in het bewerken van de kop, vooral de uiterst gedetailleerde bek en
tanden.
