Medio mei bezocht Metaal Magazine op uitnodiging van Oude Reimer uit Hilversum het open
huis van Heller in Nürtingen (D). Heller investeert veel in nieuwe ontwikkelingen en innovaties
en een deel daarvan werd gepresenteerd tijdens het open huis. Zo liet Heller zeven bewerkings-
centra in actie zien en tijdens een rondleiding door de productiefaciliteiten werd een grote
Heller FP 10000 in opbouw getoond die binnenkort wordt geleverd aan Fokker LG uit Helmond.
DOOR: TIM WENTINK
De FP 10000 die Heller toonde is de nieuwste
vijfasser van de machinebouwer uit Nürtingen.
De machine is uitgevoerd met een palletwissel-
systeem voor pallets van 1.000 mm x 1.000 mm.
De FP 10000 die bij Fokker LG wordt geïnstal-
leerd is de eerste machine van dit type die in
Nederland in gebruik wordt genomen. Fokker
LG is een fabrikant van landingsgestellen voor
helikopters en vliegtuigen en levert overwe-
gend op maat gemaakte, klantspecifieke en
unieke producten. Met name de vraag naar
lichtgewicht componenten van veelal exotische
en lastig verspaanbare materialen, die ook nog
eens moeten voldoen aan strenge kwalificatie-
en certificatienormen en dat alles tegen een
gunstige kostprijs, vraagt om geavanceerde
productietechnologieën. De FP 10000 heeft een
groot bereik van 1.600 mm x 1.400 mm x 1.600
mm (XxYxZ) en is geschikt voor werkstukken
met een massa tot 4.000 kg. De thermisch sta-
biele zwenkkop is leverbaar met verschillende
vermogens waaronder een 60 kW sterke motor
die een toerentalbereik tot 8000 min-1 heeft. De
zwenkkop met een C-as bereik van +15° tot
-195° heeft een HSK 100 opname en wordt
standaard watergekoeld. Bijzonder aan de spil-
len van Heller waarmee ook de FP 10000 is uit-
gevoerd is de manier waarop ze zijn geconstru-
eerd. Heller noemt dit het nulspilsysteem wat
wil zeggen dat de spil met zes bouten is los te
halen. Bij een eventuele crash kan de spil bin-
nen 2 á 3 uur vervangen worden en afhankelijk
van de levertijd van de spil is de machine dan
binnen 24 uur weer in bedrijf. De spillen van
Heller worden zonder toeleveranciers door Hel-
ler zelf gebouwd.
In het Heller Technologiecenter werden zeven
bewerkingscentra getoond waaronder de Hel-
ler H4500. Dit is een nieuw vierassig horizontaal
bewerkingscentrum dat qua prestaties ligt tus-
sen de H4000 en de robuustere H5000. De
H4500 is een tussenvariant en is ontwikkeld
voor bedrijven die veel kleine werkstukken ver-
spanen maar zo af en toe ook grote objecten
willen bewerken. De H4500 is in vergelijking
met de H4000 daarom uitgevoerd met een ro-
buuster machinebed en een HSK 100 gereed-
schapopname. De H4500 heeft een bereik van
800 mm in zowel de X-, Y- als Z-as en de 52 kW
sterke spil behaalt een toerental van 12.500
min-1. Verder is de machine voorzien van een
krachtige rondtafel met een maximale belas-
ting van 1.400 kg. Heller noemt de H4500 een
‘all-rounder’ in de reeks horizontale bewer-
kingscentra.
Productie binnenshuis
Een rondleiding door de productiefaciliteiten
van Heller toont stap voor stap het proces van
begin- tot eindproduct. Opvallend is dat Heller
beschikt over een vergaande eigen productie
waarbij 95% van de totale omvang in eigen be-
heer wordt uitgevoerd. Het bedrijf spreekt dan
ook van ‘Made by Heller’. In de ‘Baugruppe
montage’ afdeling stonden twee grote portaal-
freesmachines waaronder een Waldrich Coburg
Mastertec 4000 AT, die dag en nacht machine-
bedden, -frames en andere grote machinedelen
produceert. Maandelijks zijn beide portaalma-
chines 1400 uur in bedrijf waarbij 125 bouwde-
len met een nauwkeurigheid tussen de 5 micro-
meter en 10 micrometer uit 400 ton materiaal
wordt vervaardigd. Om verder in het proces
geen onverwachte problemen tegen te komen
worden deze grote machineonderdelen direct
na het verspanen uitgericht en gecontroleerd.
Voor de productie van kleinere onderdelen
maakt Heller gebruik van een uitgebreide vorm
van automatisering. Vijf bewerkingscentra wor-
Vijfassig centrum voor
vliegtuigbouwer
Investeren in ontwikkeling cruciaal

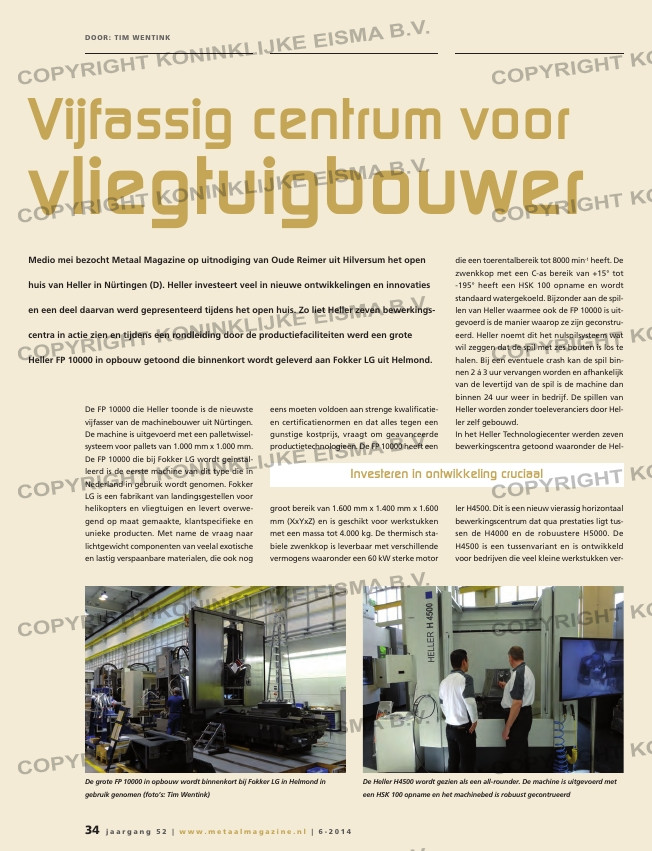

De grote FP 10000 in opbouw wordt binnenkort bij Fokker LG in Helmond in
gebruik genomen (foto’s: Tim Wentink)
De Heller H4500 wordt gezien als een all-rounder. De machine is uitgevoerd met
een HSK 100 opname en het machinebed is robuust gecontrueerd
Het grote palletmagazijn van Fastems dat dag en nacht vijf bewerkingscentra van
werkstukken voorziet
