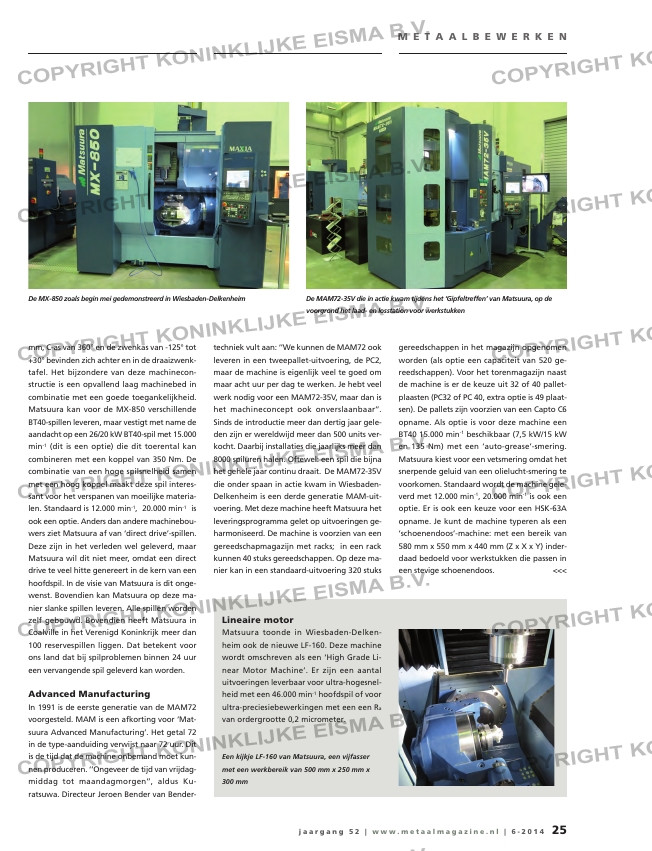

M E T A A L B E W E R K E N
mm, C-as van 360° en de zwenkas van -125° tot
+30° bevinden zich achter en in de draaizwenk-
tafel. Het bijzondere van deze machinecon-
structie is een opvallend laag machinebed in
combinatie met een goede toegankelijkheid.
Matsuura kan voor de MX-850 verschillende
BT40-spillen leveren, maar vestigt met name de
aandacht op een 26/20 kW BT40-spil met 15.000
min-1 (dit is een optie) die dit toerental kan
combineren met een koppel van 350 Nm. De
combinatie van een hoge spilsnelheid samen
met een hoog koppel maakt deze spil interes-
sant voor het verspanen van moeilijke materia-
len. Standaard is 12.000 min-1, 20.000 min-1 is
ook een optie. Anders dan andere machinebou-
wers ziet Matsuura af van ‘direct drive’-spillen.
Deze zijn in het verleden wel geleverd, maar
Matsuura wil dit niet meer, omdat een direct
drive te veel hitte genereert in de kern van een
hoofdspil. In de visie van Matsuura is dit onge-
wenst. Bovendien kan Matsuura op deze ma-
nier slanke spillen leveren. Alle spillen worden
zelf gebouwd. Bovendien heeft Matsuura in
Coalville in het Verenigd Koninkrijk meer dan
100 reservespillen liggen. Dat betekent voor
ons land dat bij spilproblemen binnen 24 uur
een vervangende spil geleverd kan worden.
Advanced Manufacturing
In 1991 is de eerste generatie van de MAM72
voorgesteld. MAM is een afkorting voor ‘Mat-
suura Advanced Manufacturing’. Het getal 72
in de type-aanduiding verwijst naar 72 uur. Dit
is de tijd dat de machine onbemand moet kun-
nen produceren. ‘’Ongeveer de tijd van vrijdag-
middag tot maandagmorgen’’, aldus Ku-
ratsuwa. Directeur Jeroen Bender van Bender-
techniek vult aan: ‘’We kunnen de MAM72 ook
leveren in een tweepallet-uitvoering, de PC2,
maar de machine is eigenlijk veel te goed om
maar acht uur per dag te werken. Je hebt veel
werk nodig voor een MAM72-35V, maar dan is
het machineconcept ook onverslaanbaar’’.
Sinds de introductie meer dan dertig jaar gele-
den zijn er wereldwijd meer dan 500 units ver-
kocht. Daarbij installaties die jaarlijks meer dan
8000 spiluren halen. Oftewel: een spil die bijna
het gehele jaar continu draait. De MAM72-35V
die onder spaan in actie kwam in Wiesbaden-
Delkenheim is een derde generatie MAM-uit-
voering. Met deze machine heeft Matsuura het
leveringsprogramma gelet op uitvoeringen ge-
harmoniseerd. De machine is voorzien van een
gereedschapmagazijn met racks; in een rack
kunnen 40 stuks gereedschappen. Op deze ma-
nier kan in een standaard-uitvoering 320 stuks
gereedschappen in het magazijn opgenomen
worden (als optie een capaciteit van 520 ge-
reedschappen). Voor het torenmagazijn naast
de machine is er de keuze uit 32 of 40 pallet-
plaasten (PC32 of PC 40, extra optie is 49 plaat-
sen). De pallets zijn voorzien van een Capto C6
opname. Als optie is voor deze machine een
BT40 15.000 min-1 beschikbaar (7,5 kW/15 kW
en 135 Nm) met een ‘auto-grease’-smering.
Matsuura kiest voor een vetsmering omdat het
snerpende geluid van een olielucht-smering te
voorkomen. Standaard wordt de machine gele-
verd met 12.000 min-1, 20.000 min-1 is ook een
optie. Er is ook een keuze voor een HSK-63A
opname. Je kunt de machine typeren als een
‘schoenendoos’-machine: met een bereik van
580 mm x 550 mm x 440 mm (Z x X x Y) inder-
daad bedoeld voor werkstukken die passen in
een stevige schoenendoos. <<<
Lineaire motor
Matsuura toonde in Wiesbaden-Delken-
heim ook de nieuwe LF-160. Deze machine
wordt omschreven als een ‘High Grade Li-
near Motor Machine’. Er zijn een aantal
uitvoeringen leverbaar voor ultra-hogesnel-
heid met een 46.000 min-1 hoofdspil of voor
ultra-preciesiebewerkingen met een een Ra
van ordergrootte 0,2 micrometer.
Een kijkje LF-160 van Matsuura, een vijfasser
met een werkbereik van 500 mm x 250 mm x
300 mm
Goed toegankelijk
vijfassig verspanen
De bewerkingsruimte van de MX-850 van Matsuura. Op de tafel een meervoudige opspanning van relatief
platte werkstukken. Tafel is leverbaar met een diameter van 500 mm of 700 mm. Die laatste diameter kan
uiteraard de zwenkmogelijkheden beperken (foto’s: Reinold Tomberg)
De MX-850 zoals begin mei gedemonstreerd in Wiesbaden-Delkenheim De MAM72-35V die in actie kwam tijdens het ‘Gipfeltreffen’ van Matsuura, op de
voorgrond het laad- en losstation voor werkstukken
