De digitalisering dringt stilaan ook door in de gereedschappen voor CNC verspanen. Het gaat
dan niet alleen om gereedschapbeheersystemen, maar ook om daadwerkelijke integratie van IT
in de gereedschappen. Procesbeheersing en kostenbesparingen zijn evenals meer productiviteit
de sleutelwoorden.
DOOR: FRANC COENEN
Dat ook de verspanende gereedschappen mee-
genomen worden in de digitalisering, heeft
alles te maken met Industrie 4.0, of smart indu-
stry zoals in Nederland wordt gezegd. Door in-
formatie uit CNC-machines en met name over
het gereedschap al dan niet in de cloud te ana-
lyseren, komt er een scala aan verbetermoge-
lijkheden beschikbaar, denkt Peter Schneck, di-
recteur TDM Systems in Duitsland. Dit bedrijf,
gespecialiseerd in het registreren en verwerken
van gereedschapsdata, is onderdeel van Sand-
vik, een van de grootste gereedschapsprodu-
centen in de wereld.
Koppeling naar MES en CAM
TDM Systems digitaliseert allereerst met het ge-
reedschapbeheersysteem. Daar ligt volgens
Peter Schneck een enorm besparingspotentieel
als je alle data rondom de gereedschappen op
één plaats bijeen brengt. “Dan kun je bijvoor-
beeld al je programma’s maken op basis van de
tooling die beschikbaar is. En vanuit het sy-
steem online kopen op het moment dat het
nodig is, waardoor je je werkkapitaal ver-
kleint.” Bij machinefabrikant Grob voert TDM
Systems op dit moment een test uit met een
vorm van digitalisering die verder gaat. De
voorinstelling van de gereedschappen wordt
geregistreerd zodat dit voor kwaliteitsbewa-
king of bij repeatorders direct beschikbaar is.
“Daarmee optimaliseer je proceszekerheid.”
Grob haalt echter ook de gereedschaplijsten en
data uit de CAM-systemen naar het TDM sy-
steem en voedt daarmee het MES- en ERP-sy-
steem. Dat levert inzicht in welke gereedschap-
pen voor een bepaalde job nog samengesteld
moeten worden en welke al in de machine zit-
ten, waarbij rekening wordt gehouden met de
standtijden. Vanuit het ERP-systeem kunnen
dan nieuwe gereedschappen besteld worden.
Schneck noemt deze ontwikkeling Tool Lifecy-
cle Management. De volgende stap zal zijn om
de data die tijdens de verspanende bewerking
geregistreerd worden direct naar het TDM sy-
steem terug te leiden. Omdat de ontwikkelaars
van TDM Systems snappen dat in de reële we-
reld niet één maar meerdere leveranciers leve-
ren, besteedt men veel aandacht aan de ont-
wikkeling van interfaces naar de systemen van
de leveranciers maar ook naar verschillende
CAM-systemen. Schneck zegt dat de ervaring
leert dat met deze digitalisering, de efficiency
van machines gemiddeld met 20% kan worden
verhoogd en de gereedschapkosten met 30%
worden verlaagd.
Besturing in gereedschap
Gereedschapproducent Mapal zoekt de digita-
lisering vooral in het gereedschap zelf. Tooltro-
nic-CAT is hier een eerste voorbeeld van. Dit
gereedschap is bedoeld voor het frezen van
niet-ronde gaten op bewerkingscentra. Daar-
mee kunnen ovale boringen worden gemaakt,
iets dat vroeger enkel kon met interpoleren bij
extreem lage toerentallen. Met het speciale
Mapal gereedschap, dat eigenlijk een extra as
toevoegt, de Contour Actuating Tool, kan dat
nu op een bewerkingscentrum met toerental-
len tot 2.200 min-1 gedaan worden. De hele me-
chatronica inclusief de besturing zit in het ge-
reedschap zelf. Dit gereedschap leent zich voor
het frezen van cilinderblokken, die in onbelaste
toestand niet exact rond zijn maar een zoda-
nige afwijking hebben dat ze onder belasting
– als het blok warm wordt – precies rond zijn.
Het gereedschap maakt een oscillerende bewe-
ging en kan een radiale slag maken tot 40 µm,
dankzij de geïntegreerde actuatoren die tot
100 keer per seconde het gereedschap radiaal
verplaatsen. Dat gebeurt gecontroleerd door
de eigen besturing. Geprogrammeerd wordt
via CTCreator van Mapal; het gereedschap zelf
bevat een USB-aansluiting om het programma
door te sturen. >>>
IT dringt door in
gereedschappen

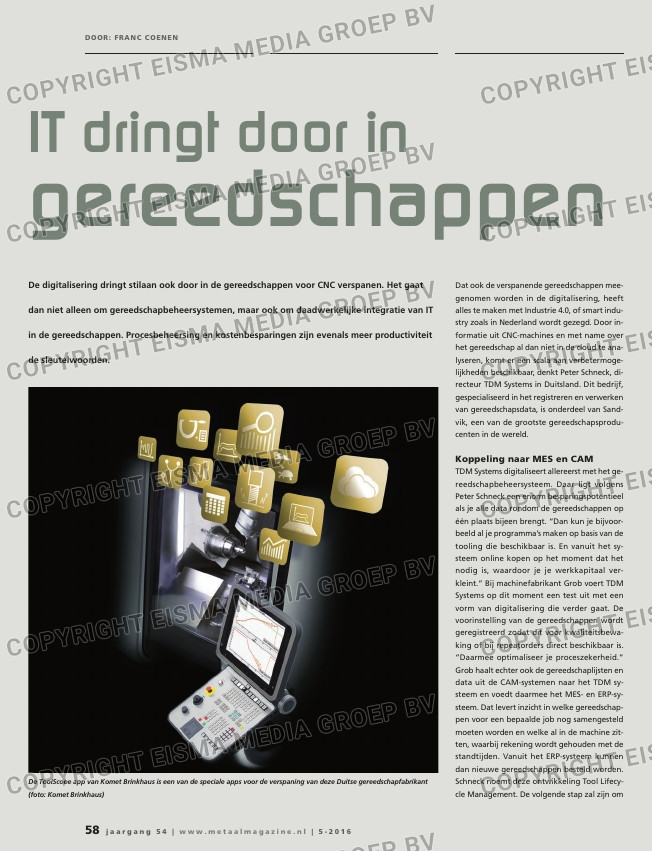

De ToolScope app van Komet Brinkhaus is een van de speciale apps voor de verspaning van deze Duitse gereedschapfabrikant
(foto: Komet Brinkhaus)
