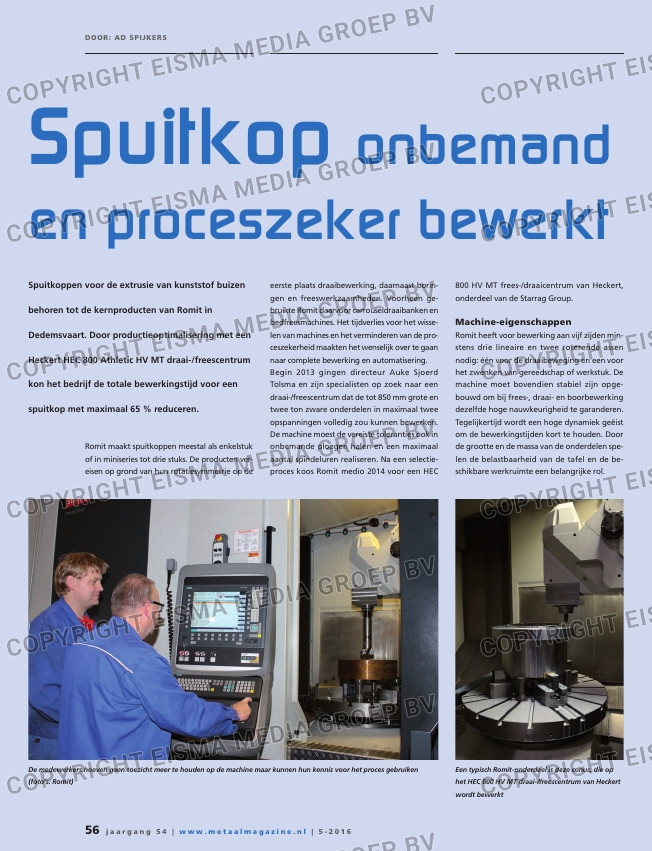

Spuitkoppen voor de extrusie van kunststof buizen
behoren tot de kernproducten van Romit in
Dedemsvaart. Door productieoptimalisering met een
Heckert HEC 800 Athletic HV MT draai-/freescentrum
kon het bedrijf de totale bewerkingstijd voor een
spuitkop met maximaal 65 % reduceren.
DOOR: AD SPIJKERS
Romit maakt spuitkoppen meestal als enkelstuk
of in miniseries tot drie stuks. De producten ver-
eisen op grond van hun rotatiesymmetrie op de
eerste plaats draaibewerking, daarnaast borin-
gen en freeswerkzaamheden. Voorheen ge-
bruikte Romit daarvoor carrouseldraaibanken en
bedfreesmachines. Het tijdverlies voor het wisse-
len van machines en het verminderen van de pro-
ceszekerheid maakten het wenselijk over te gaan
naar complete bewerking en automatisering.
Begin 2013 gingen directeur Auke Sjoerd
Tolsma en zijn specialisten op zoek naar een
draai-/freescentrum dat de tot 850 mm grote en
twee ton zware onderdelen in maximaal twee
opspanningen volledig zou kunnen bewerken.
De machine moest de vereiste toleranties ook in
onbemande ploegen halen en een maximaal
aantal spindeluren realiseren. Na een selectie-
proces koos Romit medio 2014 voor een HEC
800 HV MT frees-/draaicentrum van Heckert,
onderdeel van de Starrag Group.
Machine-eigenschappen
Romit heeft voor bewerking aan vijf zijden min-
stens drie lineaire en twee roterende assen
nodig: één voor de draaibeweging en een voor
het zwenken van gereedschap of werkstuk. De
machine moet bovendien stabiel zijn opge-
bouwd om bij frees-, draai- en boorbewerking
dezelfde hoge nauwkeurigheid te garanderen.
Tegelijkertijd wordt een hoge dynamiek geëist
om de bewerkingstijden kort te houden. Door
de grootte en de massa van de onderdelen spe-
len de belastbaarheid van de tafel en de be-
schikbare werkruimte een belangrijke rol.
De met twee ton belastbare nauwkeurige NC-
draaitafel levert een vermogen van 57 kW (bij
100% inschakelduur), tot 500 min-1 en een
maximaal draaimoment van 2.520 Nm. De
zwenkbare horizontale/verticale freeskop
spaart een zwenkfunctie van de tafel uit die ten
koste van de werkruimte zou gaan. Hierdoor
kan Romit sterk uitstekende gereedschappen
zoals kroonboren met 450 mm lengte inzetten.
Dit gereedschap met een doorsnede van 120
mm wordt gebruikt voor de noodzakelijke
startboring voordat de binnencontour van de
spuitkop kan worden uitgedraaid. Door het
hoge draaimoment (1.088 Nm bij 60% inscha-
kelduur) van de tweetraps overbrenging (6.000
min-1, 30 kW) kan zelfs bij hoog gelegeerd staal
in vol materiaal worden geboord. De inwen-
dige koelmiddelvoeding met 80 bar spoeldruk
zorgt voor afvoer van de spanen.
Hirth-vormsluiting
De HV-kop heeft twee werkposities (horizon-
taal en loodrecht) waardoor deze ook bij draai-
ende spindel kan zwenken. Bij bereiken van de
eindpositie wordt de kop opgesloten in een
Hirth-vormsluiting die bijdraagt aan de hoge
stabiliteit die bij draaien belangrijk is. De draai-
beitels in de HSK-100T-opnemers worden bij
het wisselen van de spindel losgemaakt, in een
tweede Hirth-vertanding geklemd en dan
vormgesloten beveiligd tegen verdraaien. Door
de stabiliteit is het mogelijk zelfs standaard
draaibeitels met 450 mm lengte te gebruiken,
waar bij andere machines gedempte boorstan-
gen nodig zijn.
Beslissingscriteria waren ook de aanwezige pal-
letwisselaar en de optie de machine in een au-
Spuitkop onbemand
en proceszeker bewerkt
De medewerkers hoeven geen toezicht meer te houden op de machine maar kunnen hun kennis voor het proces gebruiken
(foto’s: Romit)
Het kettingmagazijn met tachtig opslagplaatsen is voorzien van een tweede
bedieningstafel en een Balluff-systeem voor identificatie van het gereedschap
Een typisch Romit-onderdeel is deze conus, die op
het HEC 800 HV MT draai-/freescentrum van Heckert
wordt bewerkt
