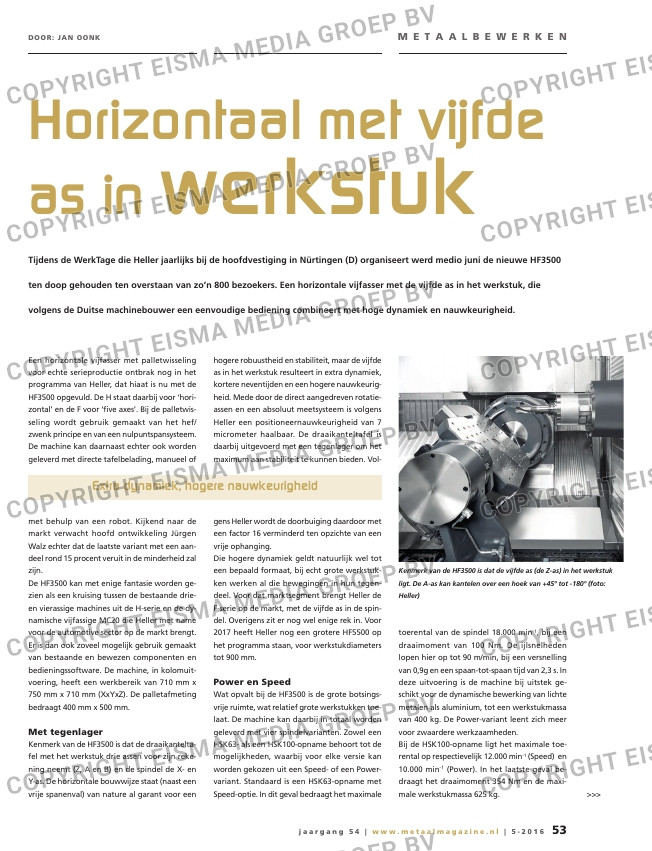

M E T A A L B E W E R K E N
Tijdens de WerkTage die Heller jaarlijks bij de hoofdvestiging in Nürtingen (D) organiseert werd medio juni de nieuwe HF3500
ten doop gehouden ten overstaan van zo’n 800 bezoekers. Een horizontale vijfasser met de vijfde as in het werkstuk, die
volgens de Duitse machinebouwer een eenvoudige bediening combineert met hoge dynamiek en nauwkeurigheid.
DOOR: JAN OONK
Een horizontale vijfasser met palletwisseling
voor echte serieproductie ontbrak nog in het
programma van Heller, dat hiaat is nu met de
HF3500 opgevuld. De H staat daarbij voor ‘hori-
zontal’ en de F voor ‘five axes’. Bij de palletwis-
seling wordt gebruik gemaakt van het hef/
zwenk principe en van een nulpuntspansysteem.
De machine kan daarnaast echter ook worden
geleverd met directe tafelbelading, manueel of
met behulp van een robot. Kijkend naar de
markt verwacht hoofd ontwikkeling Jürgen
Walz echter dat de laatste variant met een aan-
deel rond 15 procent veruit in de minderheid zal
zijn.
De HF3500 kan met enige fantasie worden ge-
zien als een kruising tussen de bestaande drie-
en vierassige machines uit de H-serie en de dy-
namische vijfassige MC20 die Heller met name
voor de automotive sector op de markt brengt.
Er is dan ook zoveel mogelijk gebruik gemaakt
van bestaande en bewezen componenten en
bedieningssoftware. De machine, in kolomuit-
voering, heeft een werkbereik van 710 mm x
750 mm x 710 mm (XxYxZ). De palletafmeting
bedraagt 400 mm x 500 mm.
Met tegenlager
Kenmerk van de HF3500 is dat de draaikantelta-
fel met het werkstuk drie assen voor zijn reke-
ning neemt (Z, A en B) en de spindel de X- en
Y-as. De horizontale bouwwijze staat (naast een
vrije spanenval) van nature al garant voor een
Horizontaal met vijfde
as in werkstuk
>>>
Kenmerk van de HF3500 is dat de vijfde as (de Z-as) in het werkstuk
ligt. De A-as kan kantelen over een hoek van +45º tot -180º (foto:
Heller)
hogere robuustheid en stabiliteit, maar de vijfde
as in het werkstuk resulteert in extra dynamiek,
kortere neventijden en een hogere nauwkeurig-
heid. Mede door de direct aangedreven rotatie-
assen en een absoluut meetsysteem is volgens
Heller een positioneernauwkeurigheid van 7
micrometer haalbaar. De draaikanteltafel is
daarbij uitgevoerd met een tegenlager om het
maximum aan stabiliteit te kunnen bieden. Vol-
gens Heller wordt de doorbuiging daardoor met
een factor 16 verminderd ten opzichte van een
vrije ophanging.
Die hogere dynamiek geldt natuurlijk wel tot
een bepaald formaat, bij echt grote werkstuk-
ken werken al die bewegingen in hun tegen-
deel. Voor dat marktsegment brengt Heller de
F-serie op de markt, met de vijfde as in de spin-
del. Overigens zit er nog wel enige rek in. Voor
2017 heeft Heller nog een grotere HF5500 op
het programma staan, voor werkstukdiameters
tot 900 mm.
Power en Speed
Wat opvalt bij de HF3500 is de grote botsings-
vrije ruimte, wat relatief grote werkstukken toe-
laat. De machine kan daarbij in totaal worden
geleverd met vier spindelvarianten. Zowel een
HSK63- als een HSK100-opname behoort tot de
mogelijkheden, waarbij voor elke versie kan
worden gekozen uit een Speed- of een Power-
variant. Standaard is een HSK63-opname met
Speed-optie. In dit geval bedraagt het maximale
toerental van de spindel 18.000 min-1, bij een
draaimoment van 100 Nm. De ijlsnelheden
lopen hier op tot 90 m/min, bij een versnelling
van 0,9g en een spaan-tot-spaan tijd van 2,3 s. In
deze uitvoering is de machine bij uitstek ge-
schikt voor de dynamische bewerking van lichte
metalen als aluminium, tot een werkstukmassa
van 400 kg. De Power-variant leent zich meer
voor zwaardere werkzaamheden.
Bij de HSK100-opname ligt het maximale toe-
rental op respectievelijk 12.000 min-1 (Speed) en
10.000 min-1 (Power). In het laatste geval be-
draagt het draaimoment 354 Nm en de maxi-
male werkstukmassa 625 kg.
Extra dynamiek, hogere nauwkeurigheid
