Stork Gears & Services kiest voor
all-in-one machine voor kortere
doorlooptijd en hogere kwaliteit

Korte levertijden, hoge kwaliteit en scherpe prijzen: daarmee moet Stork Gears & Services opboksen tegen niet alleen concurrentie in
Oost-Europa en Azië, maar ook Duitse reparatiebedrijven. Door tandwielen te frezen op een Mazak Integrex i-400 wint het Rotterdamse
onderhoudsbedrijf concurrentiekracht terug.

Yamazaki Mazak Nederland B.V.
Peppelkade 54,
3992 AK Houten, Nederland
T: +31 (0)30 634 40 30
E: sales@mazak.nl

www.mazakeu.be

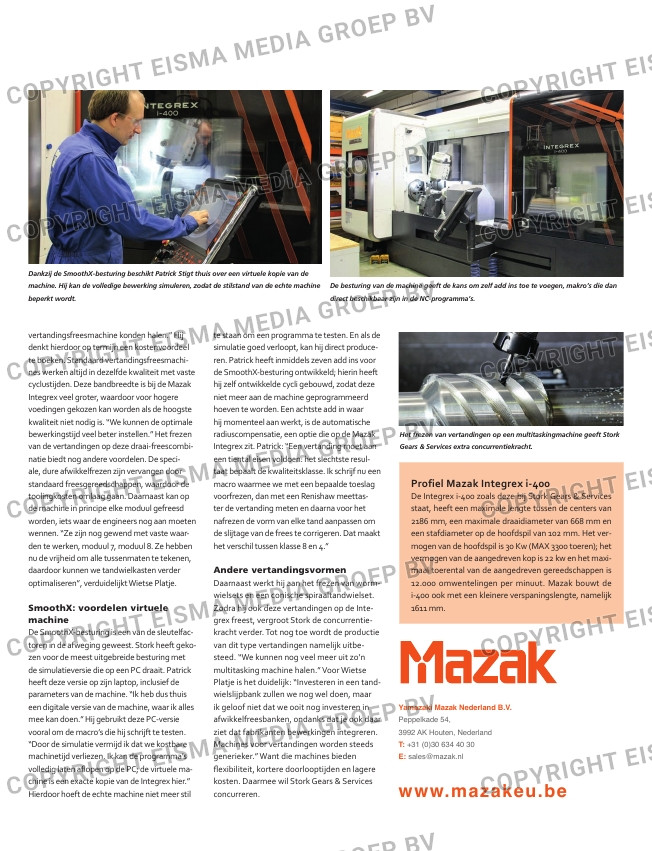

vertandingsfreesmachine konden halen.” Hij
denkt hierdoor op termijn een kostenvoordeel
te boeken. Standaard vertandingsfreesmachi-
nes werken altijd in dezelfde kwaliteit met vaste
cyclustijden. Deze bandbreedte is bij de Mazak
Integrex veel groter, waardoor voor hogere
voedingen gekozen kan worden als de hoogste
kwaliteit niet nodig is. “We kunnen de optimale
bewerkingstijd veel beter instellen.” Het frezen
van de vertandingen op deze draai-freescombi-
natie biedt nog andere voordelen. De speci-
ale, dure afwikkelfrezen zijn vervangen door
standaard freesgereedschappen, waardoor de
toolingkosten omlaag gaan. Daarnaast kan op
de machine in principe elke moduul gefreesd
worden, iets waar de engineers nog aan moeten
wennen. “Ze zijn nog gewend met vaste waar-
den te werken, moduul 7, moduul 8. Ze hebben
nu de vrijheid om alle tussenmaten te tekenen,
daardoor kunnen we tandwielkasten verder
optimaliseren”, verduidelijkt Wietse Platje.

SmoothX: voordelen virtuele
machine
De SmoothX-besturing is een van de sleutelfac-
toren in de afweging geweest. Stork heeft geko-
zen voor de meest uitgebreide besturing met
de simulatieversie die op een PC draait. Patrick
heeft deze versie op zijn laptop, inclusief de
parameters van de machine. “Ik heb dus thuis
een digitale versie van de machine, waar ik alles
mee kan doen.” Hij gebruikt deze PC-versie
vooral om de macro’s die hij schrijft te testen.
“Door de simulatie vermijd ik dat we kostbare
machinetijd verliezen. Ik kan de programma’s
volledig laten aflopen op de PC; de virtuele ma-
chine is een exacte kopie van de Integrex hier.”
Hierdoor hoeft de echte machine niet meer stil

Profiel Mazak Integrex i-400
De Integrex i-400 zoals deze bij Stork Gears & Services
staat, heeft een maximale lengte tussen de centers van
2186 mm, een maximale draaidiameter van 668 mm en
een stafdiameter op de hoofdspil van 102 mm. Het ver-
mogen van de hoofdspil is 30 Kw (MAX 3300 toeren); het
vermogen van de aangedreven kop is 22 kw en het maxi-
maal toerental van de aangedreven gereedschappen is
12.000 omwentelingen per minuut. Mazak bouwt de
i-400 ook met een kleinere verspaningslengte, namelijk
1611 mm.

te staan om een programma te testen. En als de
simulatie goed verloopt, kan hij direct produce-
ren. Patrick heeft inmiddels zeven add ins voor
de SmoothX-besturing ontwikkeld; hierin heeft
hij zelf ontwikkelde cycli gebouwd, zodat deze
niet meer aan de machine geprogrammeerd
hoeven te worden. Een achtste add in waar
hij momenteel aan werkt, is de automatische
radiuscompensatie, een optie die op de Mazak
Integrex zit. Patrick: “Een vertanding moet aan
een tiental eisen voldoen: het slechtste resul-
taat bepaalt de kwaliteitsklasse. Ik schrijf nu een
macro waarmee we met een bepaalde toeslag
voorfrezen, dan met een Renishaw meettas-
ter de vertanding meten en daarna voor het
nafrezen de vorm van elke tand aanpassen om
de slijtage van de frees te corrigeren. Dat maakt
het verschil tussen klasse 8 en 4.”

Andere vertandingsvormen
Daarnaast werkt hij aan het frezen van worm-
wielsets en een conische spiraaltandwielset.
Zodra hij ook deze vertandingen op de Inte-
grex freest, vergroot Stork de concurrentie-
kracht verder. Tot nog toe wordt de productie
van dit type vertandingen namelijk uitbe-
steed. “We kunnen nog veel meer uit zo’n
multitasking machine halen.” Voor Wietse
Platje is het duidelijk: “Investeren in een tand-
wielslijpbank zullen we nog wel doen, maar
ik geloof niet dat we ooit nog investeren in
afwikkelfreesbanken, ondanks dat je ook daar
ziet dat fabrikanten bewerkingen integreren.
Machines voor vertandingen worden steeds
generieker.” Want die machines bieden
flexibiliteit, kortere doorlooptijden en lagere
kosten. Daarmee wil Stork Gears & Services
concurreren.

BEZ
OE

K
O

N
S

IN
H

A
L

1

03.-
06.

N
O

VE
M

B
E

R
2

0
1

5

MAZAK – HAL 1

13645 OutSert Mazak BLECH.indd 1 7/10/15 14:25

Dankzij de SmoothX-besturing beschikt Patrick Stigt thuis over een virtuele kopie van de

machine. Hij kan de volledige bewerking simuleren, zodat de stilstand van de echte machine

beperkt wordt.

De besturing van de machine geeft de kans om zelf add ins toe te voegen, makro’s die dan

direct beschikbaar zijn in de NC-programma’s.

Het frezen van vertandingen op een multitaskingmachine geeft Stork

Gears & Services extra concurrentiekracht.
