Medio maart, tijdens het open huis van Chiron in Tuttlingen (D), werd een nauwkeurige FZ08
MT Precision+ aan het publiek voorgesteld. Deze nauwkeurige, dynamische verticale vijfasser
heeft als basis een driedelig machineframe. Tevens werd een nieuwe generatie van de 12-serie
gepresenteerd en zagen we een grote investering van Wila uit Lochem in opbouw.
DOOR: TIM WENTINK
De FZ08 MT is vorig jaar voor het eerst geïntro-
duceerd tijdens de AMB in Stuttgart (D). Met
een bereik van 210 mm x 200 mm x 360 mm
(XxYxZ), een geïntegreerde zwenkkop met een
bereik van -10° tot +100°, een draaispil met een
doorlaat van 32 mm of 42 mm, een maximaal
toerental van 8.000 min-1 en een tegenspil, is de
nieuwe FZ08 MT Precision+ geschikt voor de
zeszijdige bewerking van kleine en complexe
werkstukken. Het machineframe bestaat uit
drie verschillende, los van elkaar staande delen.
Hierdoor rusten de X-, Y- en Z-as ieder op een
eigen losstaand machineframe. Het voordeel is
dat een lichte trilling die ontstaat in de ene as,
niet meteen een nadelige invloed uitoefent op
de andere assen. Het resultaat is een rondloop-
nauwkeurigheid van 3 micrometer. “Dat is dus
een nauwkeurigheid van 1 micrometer per as”,
vertelt Danny van Rij van Oude Reimer uit Hil-
versum, die de machines van Chiron op de Ne-
derlandse markt brengt. Een andere eigen-
schap om een hoge nauwkeurigheid te garan-
deren is dat alle warmtebronnen in de machine
gekoeld worden. Op twaalf plaatsen in de ma-
chine wordt met sensoren de temperatuur ge-
meten en waar nodig meer of minder gekoeld
om uitzetting te voorkomen. De Z-as is voorzien
van een hydraulische gewichtcompensatie. Dit
systeem compenseert de massa van de frees-
kop. Door deze massa op te vangen, moeten de
lineaire motoren alleen de wrijvingsweerstand
en massatraagheid nog overwinnen om de
freeskop langs de Z-as te bewegen. Dit verlaagt
de belasting op de verticale aandrijving aan-
zienlijk omdat de motor immers alleen nog ver-
antwoordelijk is voor de differentiële krachten.
Een opvallende ontwerpspecificatie van de
FZ08 MT is dat het draaipunt van de, door een
torquemotor aangedreven spil (B-as), gelijk ligt
met de tip van de frees. Bij het draaien van de
B-as wijkt de tip van de frees nauwelijks van zijn
verspaningspositie af. Hierdoor blijft het ge-
reedschap altijd dicht op het werkstuk gepositi-
oneerd waardoor verplaatsingen, die normaal
gesproken door de assen worden gecorrigeerd,
beperkt blijven. Dit is mede bepalend voor een
snelle en dynamische machine.
Nieuwe generatie
Naast de nieuwe FZ08 MT Precision+ werd ook
een nieuwe generatie van het dynamische
draaifreescentrum uit de 12-serie gepresen-
teerd. De flexibele 12-serie is inmiddels drie jaar
op de markt. Tijdens het open huis presen-
teerde Chiron de nieuwe FZ12 MT die met een
aantal vernieuwingen is uitgerust. Deze uitvoe-
ring beschikt over een freesspil, een draai- en
tegenspil en een gereedschaprevolver op de
hoofd- en tegenspil met twaalf gereedschap-
pen. “De machine heeft zoveel assen dat je de
nieuwe 12-serie kan zien als twee vijfassers in
een machine”, aldus Rainer Volker Gondek,
Forse investering Wila
Tijdens het open huis en de rondleiding door de productieruimtes van Chiron, liepen we tegen een interessante machine in opbouw aan die geleverd gaat worden
aan Wila in Lochem. De 6 m lange Mill 6000 is slechts één van de drie Chiron bewerkingscentra waar Wila onlangs in heeft geïnvesteerd. De drie bewerkings-
centra met exact dezelfde specificaties, worden onderdeel van een grote productiecel voor de productie van kantpersgereedschap. De Chiron machines worden
geleverd met een smalle werktafel omdat de bewerkingscentra puur en alleen worden ingezet voor de bewerking van kantpersgereedschap. Opvallend is dat
Wila een hydraulisch klemsysteem uit eigen makelaardij gaat inzetten om de werkstukken te klemmen op de machinetafel. Dit klemsysteem brengt Wila ook op
de markt voor het klemmen van kantpersgereedschap op een kantbank. De Mill 6000 beschikt over een zwenkkop met direct daarachter de gereedschaplader.
Het voordeel hiervan is dat de gereedschappen met de zwenkkop meebewegen langs de X-as en direct gewisseld kunnen worden. Voor de 24/7-productie van de
verschillende kantpersgereedschappen in het assortiment van Wila, wordt het standaard gereedschapmagazijn uitgebreid met een achtergrondmagazijn met in
totaal 170 gereedschappen. Dit magazijn wordt over de gehele lengte van alle drie de bewerkingscentra geplaatst. Zo is elke machine in staat om alle producten
in het assortiment te produceren. De machines worden uitgerust met een 63 kW sterke spil die een maximaal toerental heeft van 15.000 min-1. Momenteel heeft
Wila drie bewerkingscentra van AXA in gebruik die later tevens aan de productiecel worden toegevoegd. De levering van de eerste Chiron vindt plaats in juni en
de tweede Chiron volgt in de loop van dit jaar. Zodra het tweede bewerkingscentrum is geleverd wordt de automatisering geïnstalleerd. Pas als de derde Chiron
bij Wila op zijn plaats staat, worden de drie AXA’s aan de cel toegevoegd. Zo kan de productie tijdens de hele installatieperiode door gaan. Eind 2016 moet de
gehele productiecel, met in totaal zes machines, operationeel zijn.
Dynamisch in
compacte dimensie
Twee vijfassers in één

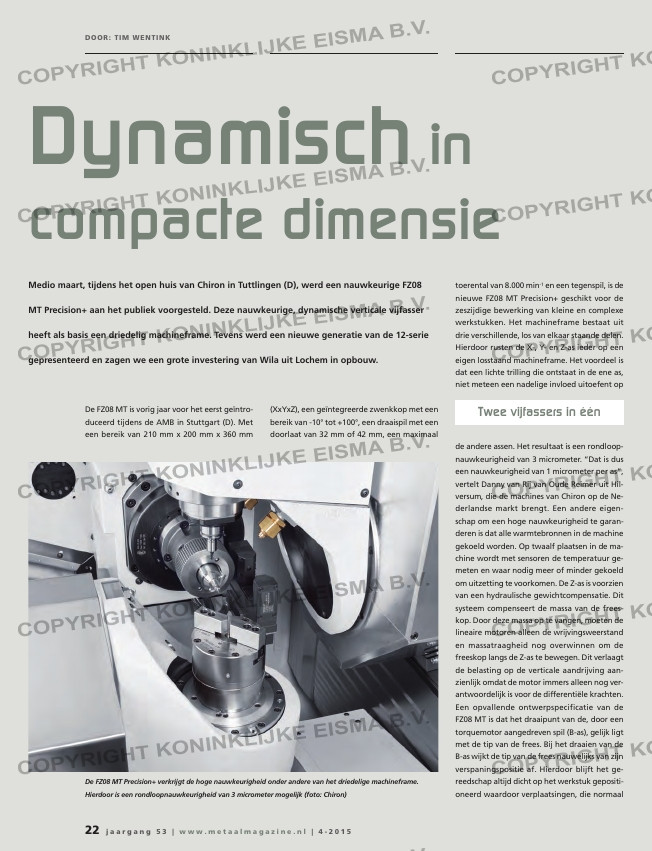

De FZ08 MT Precision+ verkrijgt de hoge nauwkeurigheid onder andere van het driedelige machineframe.
Hierdoor is een rondloopnauwkeurigheid van 3 micrometer mogelijk (foto: Chiron)
