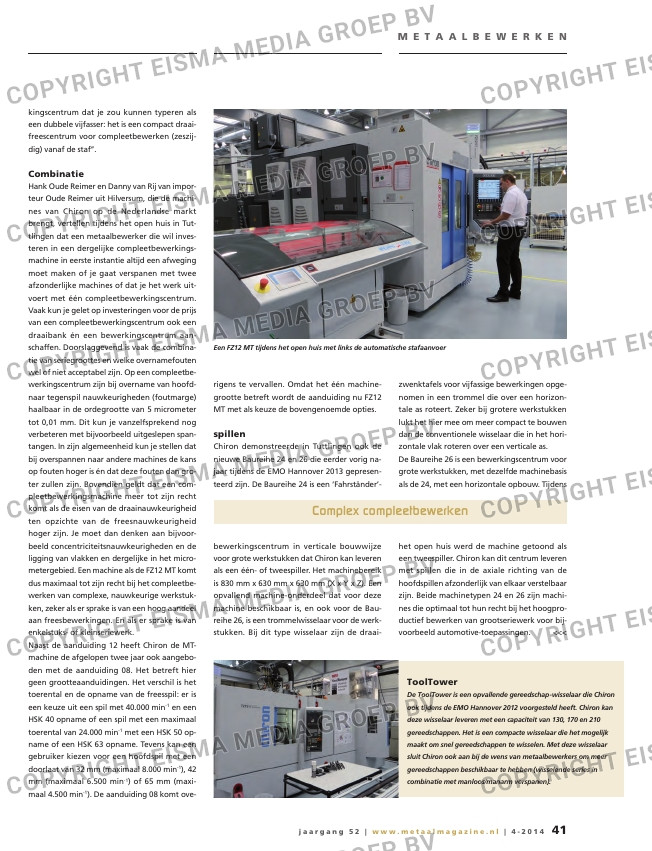

M E T A A L B E W E R K E N

kingscentrum dat je zou kunnen typeren als

een dubbele vijfasser: het is een compact draai-

freescentrum voor compleetbewerken (zeszij-

dig) vanaf de staf’’.

Combinatie
Hank Oude Reimer en Danny van Rij van impor-

teur Oude Reimer uit Hilversum, die de machi-

nes van Chiron op de Nederlandse markt

brengt, vertellen tijdens het open huis in Tut-

tlingen dat een metaalbewerker die wil inves-

teren in een dergelijke compleetbewerkings-

machine in eerste instantie altijd een afweging

moet maken of je gaat verspanen met twee

afzonderlijke machines of dat je het werk uit-

voert met één compleetbewerkingscentrum.

Vaak kun je gelet op investeringen voor de prijs

van een compleetbewerkingscentrum ook een

draaibank én een bewerkingscentrum aan-

schaffen. Doorslaggevend is vaak de combina-

tie van seriegroottes en welke overnamefouten

wel of niet acceptabel zijn. Op een compleetbe-

werkingscentrum zijn bij overname van hoofd-

naar tegenspil nauwkeurigheden (foutmarge)

haalbaar in de ordegrootte van 5 micrometer

tot 0,01 mm. Dit kun je vanzelfsprekend nog

verbeteren met bijvoorbeeld uitgeslepen span-

tangen. In zijn algemeenheid kun je stellen dat

bij overspannen naar andere machines de kans

op fouten hoger is én dat deze fouten dan gro-

ter zullen zijn. Bovendien geldt dat een com-

pleetbewerkingsmachine meer tot zijn recht

komt als de eisen van de draainauwkeurigheid

ten opzichte van de freesnauwkeurigheid

hoger zijn. Je moet dan denken aan bijvoor-

beeld concentriciteitsnauwkeurigheden en de

ligging van vlakken en dergelijke in het micro-

metergebied. Een machine als de FZ12 MT komt

dus maximaal tot zijn recht bij het compleetbe-

werken van complexe, nauwkeurige werkstuk-

ken, zeker als er sprake is van een hoog aandeel

aan freesbewerkingen. En als er sprake is van

enkelstuks- of kleinseriewerk.

Naast de aanduiding 12 heeft Chiron de MT-

machine de afgelopen twee jaar ook aangebo-

den met de aanduiding 08. Het betreft hier

geen grootteaanduidingen. Het verschil is het

toerental en de opname van de freesspil: er is

een keuze uit een spil met 40.000 min-1 en een

HSK 40 opname of een spil met een maximaal

toerental van 24.000 min-1 met een HSK 50 op-

name of een HSK 63 opname. Tevens kan een

gebruiker kiezen voor een hoofdspil met een

doorlaat van 32 mm (maximaal 8.000 min-1), 42

mm (maximaal 6.500 min-1) of 65 mm (maxi-

maal 4.500 min-1). De aanduiding 08 komt ove-

rigens te vervallen. Omdat het één machine-

grootte betreft wordt de aanduiding nu FZ12

MT met als keuze de bovengenoemde opties.

spillen
Chiron demonstreerde in Tuttlingen ook de

nieuwe Baureihe 24 en 26 die eerder vorig na-

jaar tijdens de EMO Hannover 2013 gepresen-

teerd zijn. De Baureihe 24 is een ‘Fahrständer’-

bewerkingscentrum in verticale bouwwijze

voor grote werkstukken dat Chiron kan leveren

als een één- of tweespiller. Het machinebereik

is 830 mm x 630 mm x 630 mm (X x Y x Z). Een

opvallend machine-onderdeel dat voor deze

machine beschikbaar is, en ook voor de Bau-

reihe 26, is een trommelwisselaar voor de werk-

stukken. Bij dit type wisselaar zijn de draai-

zwenktafels voor vijfassige bewerkingen opge-

nomen in een trommel die over een horizon-

tale as roteert. Zeker bij grotere werkstukken

lukt het hier mee om meer compact te bouwen

dan de conventionele wisselaar die in het hori-

zontale vlak roteren over een verticale as.

De Baureihe 26 is een bewerkingscentrum voor

grote werkstukken, met dezelfde machinebasis

als de 24, met een horizontale opbouw. Tijdens

het open huis werd de machine getoond als

een tweespiller. Chiron kan dit centrum leveren

met spillen die in de axiale richting van de

hoofdspillen afzonderlijk van elkaar verstelbaar

zijn. Beide machinetypen 24 en 26 zijn machi-

nes die optimaal tot hun recht bij het hoogpro-

ductief bewerken van grootseriewerk voor bij-

voorbeeld automotive-toepassingen. <<<

Zeszijdig vijfassig
bewerken vanaf staf

Complex compleetbewerken

Een FZ12 MT tijdens het open huis met links de automatische stafaanvoer

ToolTower
De ToolTower is een opvallende gereedschap-wisselaar die Chiron

ook tijdens de EMO Hannover 2012 voorgesteld heeft. Chiron kan

deze wisselaar leveren met een capaciteit van 130, 170 en 210

gereedschappen. Het is een compacte wisselaar die het mogelijk

maakt om snel gereedschappen te wisselen. Met deze wisselaar

sluit Chiron ook aan bij de wens van metaalbewerkers om meer

gereedschappen beschikbaar te hebben (wisselende series in

combinatie met manloos/manarm verspanen).
