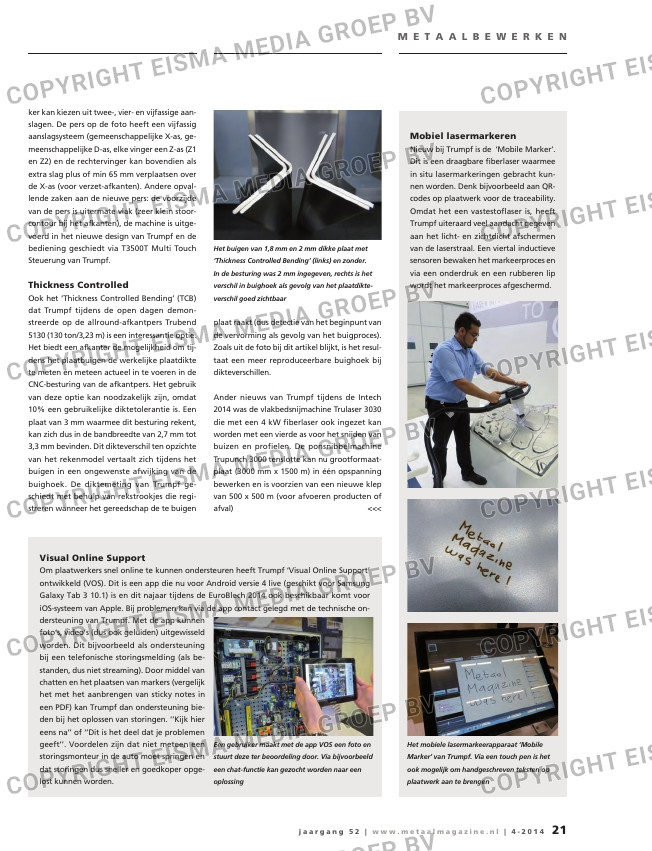

M E T A A L B E W E R K E N
ker kan kiezen uit twee-, vier- en vijfassige aan-
slagen. De pers op de foto heeft een vijfassig
aanslagsysteem (gemeenschappelijke X-as, ge-
meenschappelijke D-as, elke vinger een Z-as (Z1
en Z2) en de rechtervinger kan bovendien als
extra slag plus of min 65 mm verplaatsen over
de X-as (voor verzet-afkanten). Andere opval-
lende zaken aan de nieuwe pers: de voorzijde
van de pers is uitermate vlak (zeer klein stoor-
contour bij het afkanten), de machine is uitge-
voerd in het nieuwe design van Trumpf en de
bediening geschiedt via T3500T Multi Touch
Steuerung van Trumpf.
Thickness Controlled
Ook het ‘Thickness Controlled Bending’ (TCB)
dat Trumpf tijdens de open dagen demon-
streerde op de allround-afkantpers Trubend
5130 (130 ton/3,23 m) is een interessantie optie.
Het biedt een afkanter de mogelijkheid om tij-
dens het plaatbuigen de werkelijke plaatdikte
te meten én meteen actueel in te voeren in de
CNC-besturing van de afkantpers. Het gebruik
van deze optie kan noodzakelijk zijn, omdat
10% een gebruikelijke diktetolerantie is. Een
plaat van 3 mm waarmee dit besturing rekent,
kan zich dus in de bandbreedte van 2,7 mm tot
3,3 mm bevinden. Dit dikteverschil ten opzichte
van het rekenmodel vertaalt zich tijdens het
buigen in een ongewenste afwijking van de
buighoek. De diktemeting van Trumpf ge-
schiedt met behulp van rekstrookjes die regi-
streren wanneer het gereedschap de te buigen
plaat raakt (dus detectie van het beginpunt van
de vervorming als gevolg van het buigproces).
Zoals uit de foto bij dit artikel blijkt, is het resul-
taat een meer reproduceerbare buighoek bij
dikteverschillen.
Ander nieuws van Trumpf tijdens de Intech
2014 was de vlakbedsnijmachine Trulaser 3030
die met een 4 kW fiberlaser ook ingezet kan
worden met een vierde as voor het snijden van
buizen en profielen. De ponsnibbelmachine
Trupunch 3000 tenslotte kan nu grootformaat-
plaat (3000 mm x 1500 m) in één opspanning
bewerken en is voorzien van een nieuwe klep
van 500 x 500 m (voor afvoeren producten of
afval) <<<
Mobiel lasermarkeren
Nieuw bij Trumpf is de ‘Mobile Marker’.
Dit is een draagbare fiberlaser waarmee
in situ lasermarkeringen gebracht kun-
nen worden. Denk bijvoorbeeld aan QR-
codes op plaatwerk voor de traceability.
Omdat het een vastestoflaser is, heeft
Trumpf uiteraard veel aandacht gegeven
aan het licht- en zichtdicht afschermen
van de laserstraal. Een viertal inductieve
sensoren bewaken het markeerproces en
via een onderdruk en een rubberen lip
wordt het markeerproces afgeschermd.
Het mobiele lasermarkeerapparaat ‘Mobile
Marker’ van Trumpf. Via een touch pen is het
ook mogelijk om handgeschreven teksten op
plaatwerk aan te brengen
Plaat afkanten
met een O-frame
Het buigen van 1,8 mm en 2 mm dikke plaat met
‘Thickness Controlled Bending’ (links) en zonder.
In de besturing was 2 mm ingegeven, rechts is het
verschil in buighoek als gevolg van het plaatdikte-
verschil goed zichtbaar
Visual Online Support
Om plaatwerkers snel online te kunnen ondersteuren heeft Trumpf ‘Visual Online Support’
ontwikkeld (VOS). Dit is een app die nu voor Android versie 4 live (geschikt voor Samsung
Galaxy Tab 3 10.1) is en dit najaar tijdens de EuroBlech 2014 ook beschikbaar komt voor
iOS-systeem van Apple. Bij problemen kan via de app contact gelegd met de technische on-
dersteuning van Trumpf. Met de app kunnen
foto’s, video’s (dus ook geluiden) uitgewisseld
worden. Dit bijvoorbeeld als ondersteuning
bij een telefonische storingsmelding (als be-
standen, dus niet streaming). Door middel van
chatten en het plaatsen van markers (vergelijk
het met het aanbrengen van sticky notes in
een PDF) kan Trumpf dan ondersteuning bie-
den bij het oplossen van storingen. ‘’Kijk hier
eens na’’ of ‘’Dit is het deel dat je problemen
geeft’’. Voordelen zijn dat niet meteen een
storingsmonteur in de auto moet springen en
dat storingen dus sneller en goedkoper opge-
lost kunnen worden.
Een gebruiker maakt met de app VOS een foto en
stuurt deze ter beoordeling door. Via bijvoorbeeld
een chat-functie kan gezocht worden naar een
oplossing
Mogelijkheden van het snijden van buizen en profielen op een vlakbed-fiberlaser (met een vierde as)
