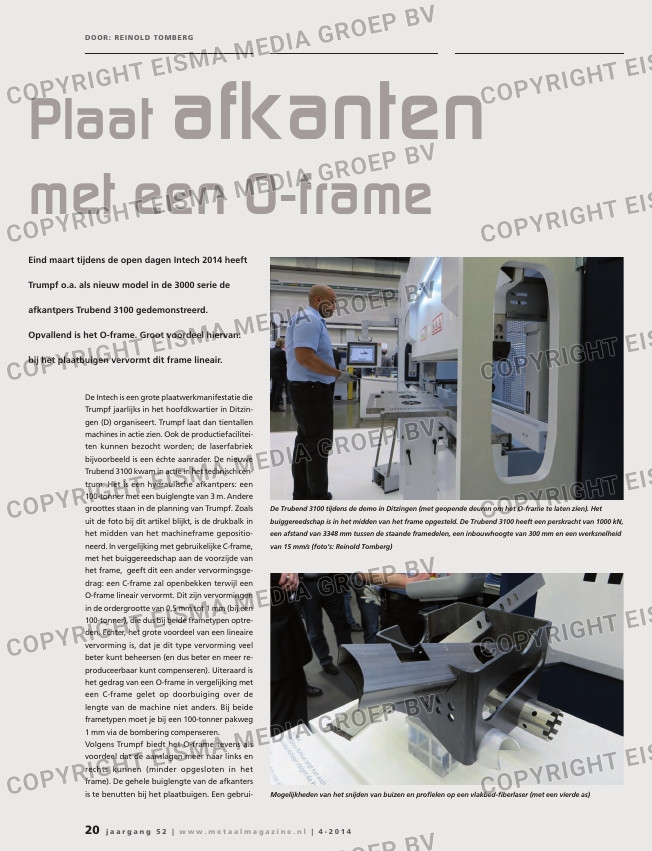

Eind maart tijdens de open dagen Intech 2014 heeft
Trumpf o.a. als nieuw model in de 3000 serie de
afkantpers Trubend 3100 gedemonstreerd.
Opvallend is het O-frame. Groot voordeel hiervan:
bij het plaatbuigen vervormt dit frame lineair.
DOOR: REINOLD TOMBERG
De Intech is een grote plaatwerkmanifestatie die
Trumpf jaarlijks in het hoofdkwartier in Ditzin-
gen (D) organiseert. Trumpf laat dan tientallen
machines in actie zien. Ook de productiefacilitei-
ten kunnen bezocht worden; de laserfabriek
bijvoorbeeld is een échte aanrader. De nieuwe
Trubend 3100 kwam in actie in het technisch cen-
trum. Het is een hydraulische afkantpers: een
100-tonner met een buiglengte van 3 m. Andere
groottes staan in de planning van Trumpf. Zoals
uit de foto bij dit artikel blijkt, is de drukbalk in
het midden van het machineframe gepositio-
neerd. In vergelijking met gebruikelijke C-frame,
met het buiggereedschap aan de voorzijde van
het frame, geeft dit een ander vervormingsge-
drag: een C-frame zal openbekken terwijl een
O-frame lineair vervormt. Dit zijn vervormingen
in de ordergrootte van 0,5 mm tot 1 mm (bij een
100-tonner), die dus bij beide frametypen optre-
den. Echter, het grote voordeel van een lineaire
vervorming is, dat je dit type vervorming veel
beter kunt beheersen (en dus beter en meer re-
produceerbaar kunt compenseren). Uiteraard is
het gedrag van een O-frame in vergelijking met
een C-frame gelet op doorbuiging over de
lengte van de machine niet anders. Bij beide
frametypen moet je bij een 100-tonner pakweg
1 mm via de bombering compenseren.
Volgens Trumpf biedt het O-frame tevens als
voordeel dat de aanslagen meer naar links en
rechts kunnen (minder opgesloten in het
frame). De gehele buiglengte van de afkanters
is te benutten bij het plaatbuigen. Een gebrui-
ker kan kiezen uit twee-, vier- en vijfassige aan-
slagen. De pers op de foto heeft een vijfassig
aanslagsysteem (gemeenschappelijke X-as, ge-
meenschappelijke D-as, elke vinger een Z-as (Z1
en Z2) en de rechtervinger kan bovendien als
extra slag plus of min 65 mm verplaatsen over
de X-as (voor verzet-afkanten). Andere opval-
lende zaken aan de nieuwe pers: de voorzijde
van de pers is uitermate vlak (zeer klein stoor-
contour bij het afkanten), de machine is uitge-
voerd in het nieuwe design van Trumpf en de
bediening geschiedt via T3500T Multi Touch
Steuerung van Trumpf.
Thickness Controlled
Ook het ‘Thickness Controlled Bending’ (TCB)
dat Trumpf tijdens de open dagen demon-
streerde op de allround-afkantpers Trubend
5130 (130 ton/3,23 m) is een interessantie optie.
Het biedt een afkanter de mogelijkheid om tij-
dens het plaatbuigen de werkelijke plaatdikte
te meten én meteen actueel in te voeren in de
CNC-besturing van de afkantpers. Het gebruik
van deze optie kan noodzakelijk zijn, omdat
10% een gebruikelijke diktetolerantie is. Een
plaat van 3 mm waarmee dit besturing rekent,
kan zich dus in de bandbreedte van 2,7 mm tot
3,3 mm bevinden. Dit dikteverschil ten opzichte
van het rekenmodel vertaalt zich tijdens het
buigen in een ongewenste afwijking van de
buighoek. De diktemeting van Trumpf ge-
schiedt met behulp van rekstrookjes die regi-
streren wanneer het gereedschap de te buigen
Plaat afkanten
met een O-frame
De Trubend 3100 tijdens de demo in Ditzingen (met geopende deuren om het O-frame te laten zien). Het
buiggereedschap is in het midden van het frame opgesteld. De Trubend 3100 heeft een perskracht van 1000 kN,
een afstand van 3348 mm tussen de staande framedelen, een inbouwhoogte van 300 mm en een werksnelheid
van 15 mm/s (foto’s: Reinold Tomberg)
Visual Online Support
Om plaatwerkers snel online te kunnen ondersteuren heeft Trumpf ‘Visual Online Support’
ontwikkeld (VOS). Dit is een app die nu voor Android versie 4 live (geschikt voor Samsung
Galaxy Tab 3 10.1) is en dit najaar tijdens de EuroBlech 2014 ook beschikbaar komt voor
iOS-systeem van Apple. Bij problemen kan via de app contact gelegd met de technische on-
dersteuning van Trumpf. Met de app kunnen
foto’s, video’s (dus ook geluiden) uitgewisseld
worden. Dit bijvoorbeeld als ondersteuning
bij een telefonische storingsmelding (als be-
standen, dus niet streaming). Door middel van
chatten en het plaatsen van markers (vergelijk
het met het aanbrengen van sticky notes in
een PDF) kan Trumpf dan ondersteuning bie-
den bij het oplossen van storingen. ‘’Kijk hier
eens na’’ of ‘’Dit is het deel dat je problemen
geeft’’. Voordelen zijn dat niet meteen een
storingsmonteur in de auto moet springen en
dat storingen dus sneller en goedkoper opge-
lost kunnen worden.
Mogelijkheden van het snijden van buizen en profielen op een vlakbed-fiberlaser (met een vierde as)
