Pagina 39 van: Metaal Magazine 3 – 2019

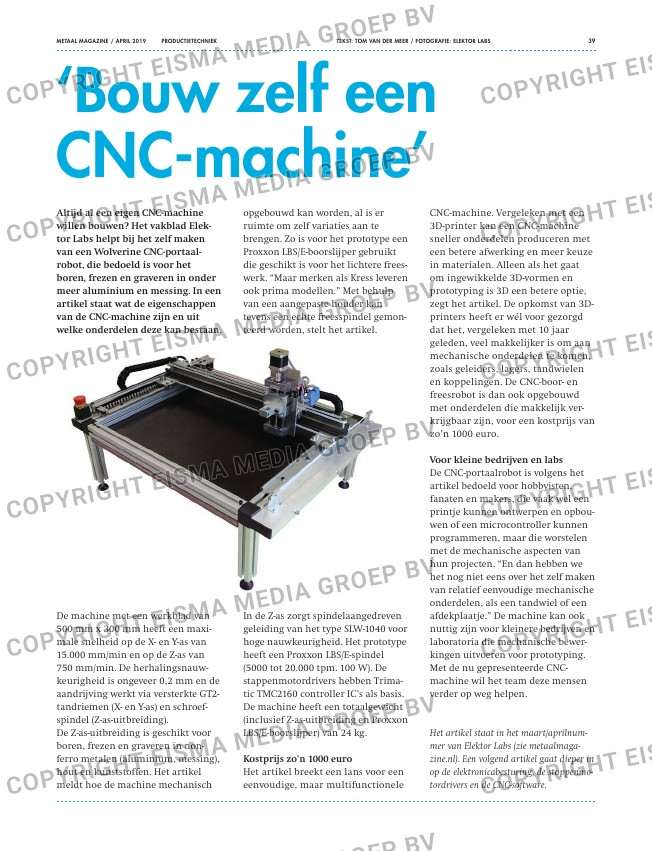

Altijd al een eigen CNC-machine
willen bouwen? Het vakblad Elek-
tor Labs helpt bij het zelf maken
van een Wolverine CNC-portaal-
robot, die bedoeld is voor het
boren, frezen en graveren in onder
meer aluminium en messing. In een
artikel staat wat de eigenschappen
van de CNC-machine zijn en uit
welke onderdelen deze kan bestaan.
De machine met een werkblad van
500 mm x 300 mm heeft een maxi-
male snelheid op de X- en Y-as van
15.000 mm/min en op de Z-as van
750 mm/min. De herhalingsnauw-
keurigheid is ongeveer 0,2 mm en de
aandrijving werkt via versterkte GT2-
tandriemen (X- en Y-as) en schroef-
spindel (Z-as-uitbreiding).
De Z-as-uitbreiding is geschikt voor
boren, frezen en graveren in non-
ferro metalen (aluminium, messing),
hout en kunststoffen. Het artikel
meldt hoe de machine mechanisch
CNC-machine. Vergeleken met een
3D-printer kan een CNC-machine
sneller onderdelen produceren met
een betere afwerking en meer keuze
in materialen. Alleen als het gaat
om ingewikkelde 3D-vormen en
prototyping is 3D een betere optie,
zegt het artikel. De opkomst van 3D-
printers heeft er wél voor gezorgd
dat het, vergeleken met 10 jaar
geleden, veel makkelijker is om aan
mechanische onderdelen te komen,
zoals geleiders, lagers, tandwielen
en koppelingen. De CNC-boor- en
freesrobot is dan ook opgebouwd
met onderdelen die makkelijk ver-
krijgbaar zijn, voor een kostprijs van
zo’n 1000 euro.
Voor kleine bedrijven en labs
De CNC-portaalrobot is volgens het
artikel bedoeld voor hobbyisten,
fanaten en makers, die vaak wel een
printje kunnen ontwerpen en opbou-
wen of een microcontroller kunnen
programmeren, maar die worstelen
met de mechanische aspecten van
hun projecten. “En dan hebben we
het nog niet eens over het zelf maken
van relatief eenvoudige mechanische
onderdelen, als een tandwiel of een
afdekplaatje.” De machine kan ook
nuttig zijn voor kleinere bedrijven en
laboratoria die mechanische bewer-
kingen uitvoeren voor proto typing.
Met de nu gepresenteerde CNC-
machine wil het team deze mensen
verder op weg helpen.
Het artikel staat in het maart/aprilnum-
mer van Elektor Labs (zie metaalmaga-
zine.nl). Een volgend artikel gaat dieper in
op de elektronicabesturing, de stappenmo-
tordrivers en de CNC-software.
‘Bouw zelf een
CNC-machine’
METAAL MAGAZINE / APRIL 2019 TEKST: TOM VAN DER MEER / FOTOGRAFIE: ELEKTOR LABSPRODUCTIETECHNIEK 39
opgebouwd kan worden, al is er
ruimte om zelf variaties aan te
brengen. Zo is voor het prototype een
Proxxon LBS/E-boorslijper gebruikt
die geschikt is voor het lichtere frees-
werk. “Maar merken als Kress leveren
ook prima modellen.” Met behulp
van een aangepaste houder kan
tevens een echte freesspindel gemon-
teerd worden, stelt het artikel.
In de Z-as zorgt spindelaangedreven
geleiding van het type SLW-1040 voor
hoge nauwkeurigheid. Het prototype
heeft een Proxxon LBS/E-spindel
(5000 tot 20.000 tpm. 100 W). De
stappenmotordrivers hebben Trima-
tic TMC2160 controller IC’s als basis.
De machine heeft een totaalgewicht
(inclusief Z-as-uitbreiding en Proxxon
LBS/E-boorslijper) van 24 kg.
Kostprijs zo’n 1000 euro
Het artikel breekt een lans voor een
eenvoudige, maar multifunctionele
