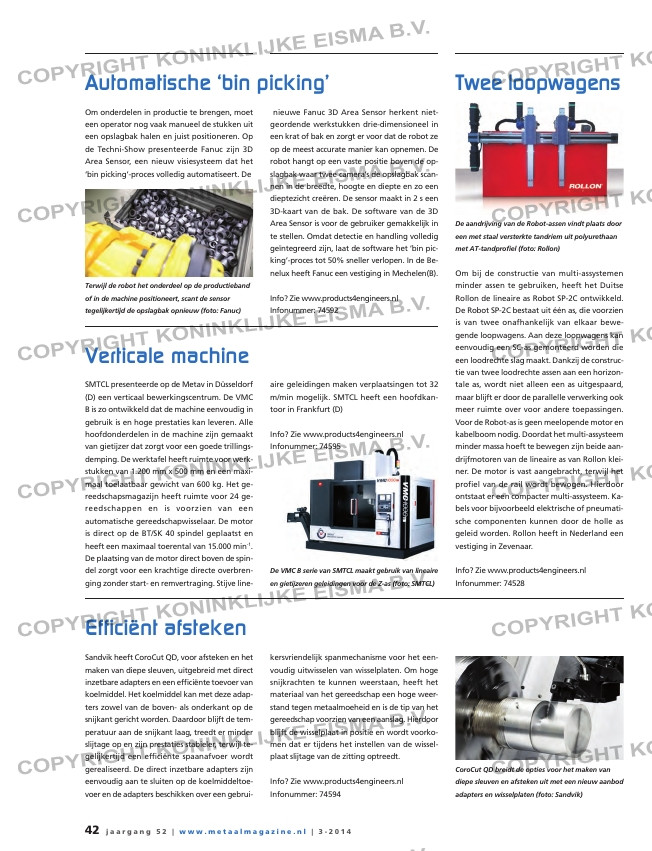

Verticale machine
SMTCL presenteerde op de Metav in Düsseldorf

(D) een verticaal bewerkingscentrum. De VMC

B is zo ontwikkeld dat de machine eenvoudig in

gebruik is en hoge prestaties kan leveren. Alle

hoofdonderdelen in de machine zijn gemaakt

van gietijzer dat zorgt voor een goede trillings-

demping. De werktafel heeft ruimte voor werk-

stukken van 1.200 mm x 500 mm en een maxi-

maal toelaatbaar gewicht van 600 kg. Het ge-

reedschapsmagazijn heeft ruimte voor 24 ge-

reedschappen en is voorzien van een

automatische gereedschapwisselaar. De motor

is direct op de BT/SK 40 spindel geplaatst en

heeft een maximaal toerental van 15.000 min-1.

De plaatsing van de motor direct boven de spin-

del zorgt voor een krachtige directe overbren-

ging zonder start- en remvertraging. Stijve line-

aire geleidingen maken verplaatsingen tot 32

m/min mogelijk. SMTCL heeft een hoofdkan-

toor in Frankfurt (D)

Info? Zie www.products4engineers.nl

Infonummer: 74595

Automatische ‘bin picking’
Om onderdelen in productie te brengen, moet

een operator nog vaak manueel de stukken uit

een opslagbak halen en juist positioneren. Op

de Techni-Show presenteerde Fanuc zijn 3D

Area Sensor, een nieuw visiesysteem dat het

‘bin picking’-proces volledig automatiseert. De

nieuwe Fanuc 3D Area Sensor herkent niet-

geordende werkstukken drie-dimensioneel in

een krat of bak en zorgt er voor dat de robot ze

op de meest accurate manier kan opnemen. De

robot hangt op een vaste positie boven de op-

slagbak waar twee camera’s de opslagbak scan-

nen in de breedte, hoogte en diepte en zo een

dieptezicht creëren. De sensor maakt in 2 s een

3D-kaart van de bak. De software van de 3D

Area Sensor is voor de gebruiker gemakkelijk in

te stellen. Omdat detectie en handling volledig

geïntegreerd zijn, laat de software het ‘bin pic-

king’-proces tot 50% sneller verlopen. In de Be-

nelux heeft Fanuc een vestiging in Mechelen(B).

Info? Zie www.products4engineers.nl

Infonummer: 74592

Efficiënt afsteken
Sandvik heeft CoroCut QD, voor afsteken en het

maken van diepe sleuven, uitgebreid met direct

inzetbare adapters en een efficiënte toevoer van

koelmiddel. Het koelmiddel kan met deze adap-

ters zowel van de boven- als onderkant op de

snijkant gericht worden. Daardoor blijft de tem-

peratuur aan de snijkant laag, treedt er minder

slijtage op en zijn prestaties stabieler, terwijl te-

gelijkertijd een efficiënte spaanafvoer wordt

gerealiseerd. De direct inzetbare adapters zijn

eenvoudig aan te sluiten op de koelmiddeltoe-

voer en de adapters beschikken over een gebrui-

kersvriendelijk spanmechanisme voor het een-

voudig uitwisselen van wisselplaten. Om hoge

snijkrachten te kunnen weerstaan, heeft het

materiaal van het gereedschap een hoge weer-

stand tegen metaalmoeheid en is de tip van het

gereedschap voorzien van een aanslag. Hierdoor

blijft de wisselplaat in positie en wordt voorko-

men dat er tijdens het instellen van de wissel-

plaat slijtage van de zitting optreedt.

Info? Zie www.products4engineers.nl

Infonummer: 74594

Twee loopwagens

Om bij de constructie van multi-assystemen

minder assen te gebruiken, heeft het Duitse

Rollon de lineaire as Robot SP-2C ontwikkeld.

De Robot SP-2C bestaat uit één as, die voorzien

is van twee onafhankelijk van elkaar bewe-

gende loopwagens. Aan deze loopwagens kan

eenvoudig een SC-as gemonteerd worden die

een loodrechte slag maakt. Dankzij de construc-

tie van twee loodrechte assen aan een horizon-

tale as, wordt niet alleen een as uitgespaard,

maar blijft er door de parallelle verwerking ook

meer ruimte over voor andere toepassingen.

Voor de Robot-as is geen meelopende motor en

kabelboom nodig. Doordat het multi-assysteem

minder massa hoeft te bewegen zijn beide aan-

drijfmotoren van de lineaire as van Rollon klei-

ner. De motor is vast aangebracht, terwijl het

profiel van de rail wordt bewogen. Hierdoor

ontstaat er een compacter multi-assysteem. Ka-

bels voor bijvoorbeeld elektrische of pneumati-

sche componenten kunnen door de holle as

geleid worden. Rollon heeft in Nederland een

vestiging in Zevenaar.

Info? Zie www.products4engineers.nl

Infonummer: 74528

De aandrijving van de Robot-assen vindt plaats door

een met staal versterkte tandriem uit polyurethaan

met AT-tandprofiel (foto: Rollon)

De VMC B serie van SMTCL maakt gebruik van lineaire

en gietijzeren geleidingen voor de Z-as (foto: SMTCL)

CoroCut QD breidt de opties voor het maken van

diepe sleuven en afsteken uit met een nieuw aanbod

adapters en wisselplaten (foto: Sandvik)

Terwijl de robot het onderdeel op de productieband

of in de machine positioneert, scant de sensor

tegelijkertijd de opslagbak opnieuw (foto: Fanuc)

Trillingsvrij slijpen
De V-Silent van Lach Diamant uit Hanau (D)

heeft een trillingsdempend supportsysteem ont-

wikkeld voor slijpschijven van keramisch gebon-

den diamant en CBN. Het supportsysteem be-

staat uit CFK en dit materiaal zorgt ervoor dat

trillingen die door de eigen frequentie ontstaan,

beter gedempt worden dan bijvoorbeeld staal

dat doet. Door de trillingsdempende eigen-

schappen van V-Silent ontstaat er minder slijtage

aan de slijpschijf wat resulteert in een langere

levensduur van het gereedschap. Bovendien

Snel vision-systeem
Een high-speed beeld, een vieraderig verwer-

kingssysteem, een nieuw en efficiënt vision-algo-

ritme én snelle EtherCAT-communicatie, zijn de

eigenschappen van het compacte FH vision-sy-

steem van Omron. Met het snelle systeem kun-

nen gebruikers kortere machinecyclustijden rea-

liseren in combinatie met een nauwkeurige en

betrouwbare werking, zelfs in moeilijke omstan-

digheden. De FH vision-systemen van Omron zijn

specifiek bestemd voor integratie met PLC’s, mo-

tion controllers en robots en geschikt voor toe-

passingen in alle typen high-speed productiema-

chines. De FH vision-systemen zijn volledig com-

patibel met Omrons Sysmac Studio automatise-

ringssoftware. Dit betekent dat slechts één

softwarepakket nodig is voor het opzetten van

alle belangrijke componenten in een automati-

seringssysteem. In het hart van de nieuwe FH

controllers bevindt zich de innovatieve Shape

Search III vision-algoritme waarmee snelle,

nauwkeurige metingen kunnen worden uitge-

voerd, zelfs als beelden onscherp zijn, of als

doelobjecten willekeurig gepositioneerd, wille-

keurig gedraaid of overlappend zijn. Om een
