M e t a a l b e w e r k e n
spindel. Het gereedschapmagazijn (wielmaga-
zijn) heeft standaard plek voor 64 gereedschap-
pen. Dit kan echter uitgebreid worden met extra
wielmagazijnen waardoor het totaal komt op
123, 183 of 243 gereedschappen bij vier wielma-
gazijnen. Het voordeel van het wielmagazijn is
de compacte vormgeving en de snelheid waar-
mee gereedschappen gewisseld worden. Mo-
menteel is DMG Mori de DMU 270 verder aan
het ontwikkelen om straks de portaalfreesma-
chine uit te rusten met een palletwisselsysteem
en een freesdraaitafel.
Vast machinebed
Tijdens de EMO 2013 in Hannover presenteerde
DMG Mori voor het eerst het verticale DMC 650
V bewerkingscentrum. Bij het open huis in Pfron-
ten werden voor het eerst twee grotere versies
van deze high-performance machine getoond.
De DMC 850 V en DMC 1150 V zijn voorzien van
een vast machinebed waardoor hoge belastin-
gen mogelijk zijn. Zo heeft de DMC 850 V een
maximaal toelaatbare tafelbelasting van 1.000
kg en de DMC 1150 V gaat zelfs tot 1.500 kg.
Ondanks de hoge snelheid van 36 m/min in alle
assen, wordt door koeling van alle lagers en line-
aire geleidingen de wrijvingstemperatuur effec-
tief gecontroleerd. Dit resulteert in een hoge
machinenauwkeurigheid. De machines zijn voor-
zien van een spindel met een koppel van 121 Nm
en een toerental van 14.000 min-1. Er is echter
ook een versie verkrijgbaar met een toerental
van 20.000 min-1. Het gereedschapmagazijn biedt
standaard plaats voor twintig gereedschappen,
maar is uit te breiden tot 120 posities. De DMC
850 V en 1150 V zijn veelzijdig en daardoor inzet-
baar in verschillende technische sectoren. Daarbij
behoort de productie van ingewikkelde enkel-
stuks tot aan serieproductie gecombineerd met
verschillende geautomatiseerde systemen tot de
mogelijkheden. De DMC 850 V en de DMC 1150
V zijn beide uitgevoerd in het nieuwe DMG Mori
design en uitgerust met Celos.
Doorontwikkeling
De DMC 80 Duoblock freesdraaicentra behoren
tot de vierde generatie uit de Duoblock serie.
Deze nieuwe generatie is verder doorontwik-
keld waardoor de machine nauwkeuriger, effi-
ciënter en meer vermogen heeft. Verder is de
machinestabiliteit verbeterd dat met name
voor het high-performance verspanen zijn
voordelen heeft. De stijfheid van de machine
zorgt er dan ook voor dat de nauwkeurigheid
met 30 % is verbeterd ten opzichte van de vo-
rige generatie Duoblock machines. Dit is o.a.
mogelijk gemaakt door structurele verbeterin-
gen aan te brengen aan het machinebed en de
machinekolom. Verder zorgen versterkte
schroefspindels, twee dempschoenen per line-
aire as en een hydraulisch klemming op de C-as
voor een grotere stabiliteit. De DMC U Duo-
block en de DMC 80 FD Duoblock zijn voorzien
van een B-as freeskop met een draairange van
250˚ en een draairange van 70˚ in negatieve
richting. De grote lagering in de B-as en C-as
maakt zwaar verspanen met de Powermaster
1000 spindel mogelijk. De B-as heeft met deze
spindel 130 % meer vermogen vergeleken met
de spindels van de vorige generatie. Verder
heeft de Duoblock serie ook een overall machi-
nekoeling en maakt het gebruik van verschil-
lende controlesystemen en sensoren om even-
tuele uitzetting te compenseren. <<<
Functioneel design
Tijdens het open huis in Pfronten (D) presenteerde DMG Mori achttien machines voor verschil-
lende technische sectoren in het nieuwe gemeenschappelijke design. Het nieuwe design gaat
zorgen voor een hogere kwaliteitstandaard, meer functionaliteiten en een betere gebruiks-
vriendelijkheid. De machines zijn zo ontwikkeld dat een operator eenvoudig toegang heeft
tot de werkruimte en spanen tijdens de bewerking gemakkelijk worden afgevoerd. De acht-
tien machines zijn allemaal uitgevoerd met het Celos besturingssysteem dat net als het nieuwe
design zorgt voor ergonomie en functionaliteit. Celos werd voor het eerst geïntroduceerd op
de EMO 2013 in Hannover. Het systeem werkt als een smartphone of tablet waarmee DMG
Mori streeft naar een papierloze werkomgeving. Celos is inmiddels verder uitgebreid met
nieuwe apps en mogelijkheden. Alle productiegerelateerde data voor het NC-programma,
het werkstuk, de gereedschappen en de opspanmiddelen kunnen worden gecombineerd om
een werkopdracht samen te stellen en te visualiseren met een nieuwe app. Benodigde data,
documenten en informatie kan hiermee gestructureerd worden weergegeven. Met een an-
dere app kan daarna de digitaal geprepareerde order worden verwerkt. Deze app leidt de
operator stap voor stap door het setup proces. Het NC-programma, de gereedschappen, het
nulpunt, etc. wordt hierbij doorlopen voor een optimaal en betrouwbaar productieproces.
Acht nieuwe machines
‘im Schnee’

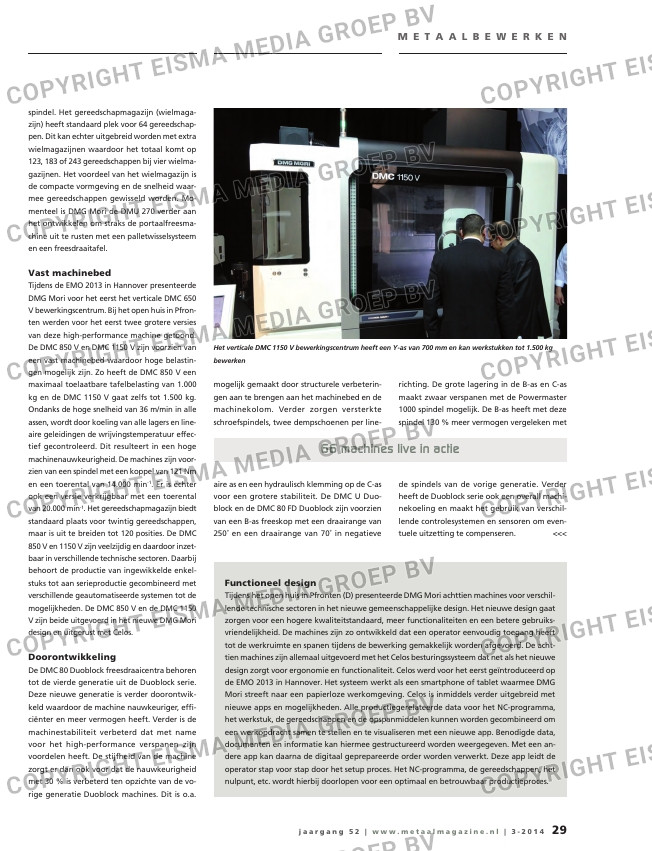

Het verticale DMC 1150 V bewerkingscentrum heeft een Y-as van 700 mm en kan werkstukken tot 1.500 kg
bewerken
