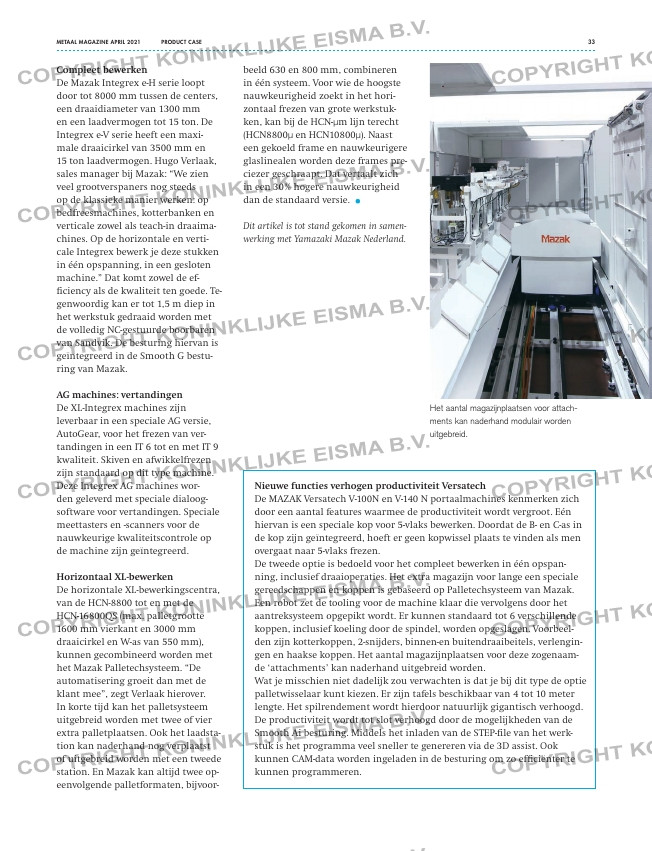

Pagina 33 van: Metaal Magazine 2 – 2021

Nieuwe functies verhogen productiviteit Versatech
De MAZAK Versatech V-100N en V-140 N portaalmachines kenmerken zich
door een aantal features waarmee de productiviteit wordt vergroot. Eén
hiervan is een speciale kop voor 5-vlaks bewerken. Doordat de B- en C-as in
de kop zijn geïntegreerd, hoeft er geen kopwissel plaats te vinden als men
overgaat naar 5-vlaks frezen.
De tweede optie is bedoeld voor het compleet bewerken in één opspan-
ning, inclusief draaioperaties. Het extra magazijn voor lange een speciale
gereedschappen en koppen is gebaseerd op Palletechsysteem van Mazak.
Een robot zet de tooling voor de machine klaar die vervolgens door het
aantreksysteem opgepikt wordt. Er kunnen standaard tot 6 verschillende
koppen, inclusief koeling door de spindel, worden opgeslagen. Voorbeel-
den zijn kotterkoppen, 2-snijders, binnen-en buitendraaibeitels, verlengin-
gen en haakse koppen. Het aantal magazijnplaatsen voor deze zogenaam-
de ‘attachments’ kan naderhand uitgebreid worden.
Wat je misschien niet dadelijk zou verwachten is dat je bij dit type de optie
palletwisselaar kunt kiezen. Er zijn tafels beschikbaar van 4 tot 10 meter
lengte. Het spilrendement wordt hierdoor natuurlijk gigantisch verhoogd.
De productiviteit wordt tot slot verhoogd door de mogelijkheden van de
Smooth Ai besturing. Middels het inladen van de STEP-file van het werk-
stuk is het programma veel sneller te genereren via de 3D assist. Ook
kunnen CAM-data worden ingeladen in de besturing om zo efficiënter te
kunnen programmeren.
METAAL MAGAZINE APRIL 2021 PRODUCT CASE 33
Compleet bewerken
De Mazak Integrex e-H serie loopt
door tot 8000 mm tussen de centers,
een draaidiameter van 1300 mm
en een laadvermogen tot 15 ton. De
Integrex e-V serie heeft een maxi-
male draaicirkel van 3500 mm en
15 ton laadvermogen. Hugo Verlaak,
sales manager bij Mazak: “We zien
veel grootverspaners nog steeds
op de klassieke manier werken: op
bedfreesmachines, kotterbanken en
verticale zowel als teach-in draaima-
chines. Op de horizontale en verti-
cale Integrex bewerk je deze stukken
in één opspanning, in een gesloten
machine.” Dat komt zowel de ef-
ficiency als de kwaliteit ten goede. Te-
genwoordig kan er tot 1,5 m diep in
het werkstuk gedraaid worden met
de volledig NC-gestuurde boorbaren
van Sandvik. De besturing hiervan is
geïntegreerd in de Smooth G bestu-
ring van Mazak.
AG machines: vertandingen
De XL-Integrex machines zijn
leverbaar in een speciale AG versie,
AutoGear, voor het frezen van ver-
tandingen in een IT 6 tot en met IT 9
kwaliteit. Skiven en afwikkelfrezen
zijn standaard op dit type machine.
Deze Integrex AG machines wor-
den geleverd met speciale dialoog-
software voor vertandingen. Speciale
meettasters en -scanners voor de
nauwkeurige kwaliteitscontrole op
de machine zijn geïntegreerd.
Horizontaal XL-bewerken
De horizontale XL-bewerkingscentra,
van de HCN-8800 tot en met de
HCN-16800QS (max. palletgrootte
1600 mm vierkant en 3000 mm
draaicirkel en W-as van 550 mm),
kunnen gecombineerd worden met
het Mazak Palletechsysteem. “De
automatisering groeit dan met de
klant mee”, zegt Verlaak hierover.
In korte tijd kan het palletsysteem
uitgebreid worden met twee of vier
extra palletplaatsen. Ook het laadsta-
tion kan naderhand nog verplaatst
of uitgebreid worden met een tweede
station. En Mazak kan altijd twee op-
eenvolgende palletformaten, bijvoor-
beeld 630 en 800 mm, combineren
in één systeem. Voor wie de hoogste
nauwkeurigheid zoekt in het hori-
zontaal frezen van grote werkstuk-
ken, kan bij de HCN-µm lijn terecht
(HCN8800µ en HCN10800µ). Naast
een gekoeld frame en nauwkeurigere
glaslinealen worden deze frames pre-
ciezer geschraapt. Dat vertaalt zich
in een 30% hogere nauwkeurigheid
dan de standaard versie. .
Dit artikel is tot stand gekomen in samen-
werking met Yamazaki Mazak Nederland.
Het aantal magazijnplaatsen voor attach-
ments kan naderhand modulair worden
uitgebreid.
