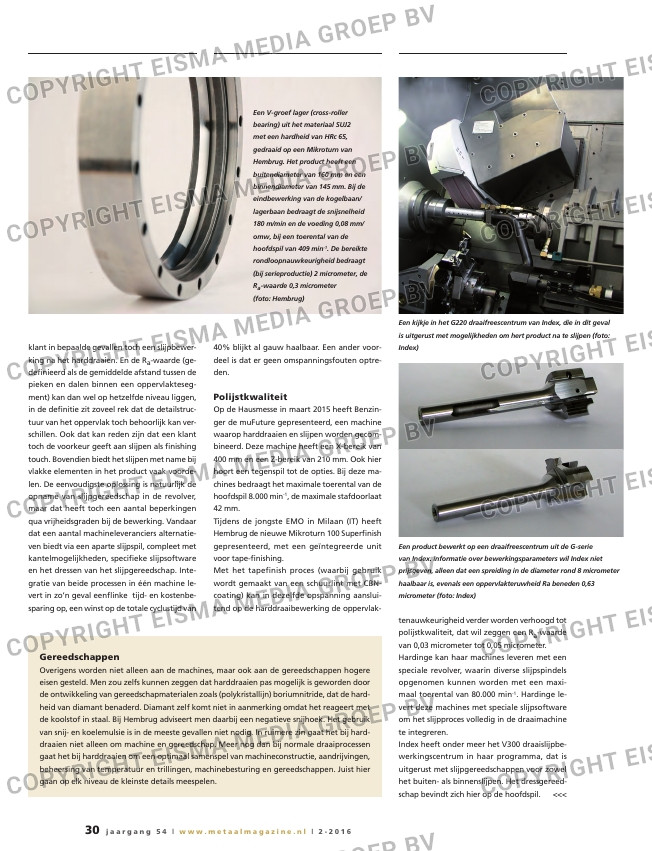

Gereedschappen
Overigens worden niet alleen aan de machines, maar ook aan de gereedschappen hogere

eisen gesteld. Men zou zelfs kunnen zeggen dat harddraaien pas mogelijk is geworden door

de ontwikkeling van gereedschapmaterialen zoals (polykristallijn) boriumnitride, dat de hard-

heid van diamant benaderd. Diamant zelf komt niet in aanmerking omdat het reageert met

de koolstof in staal. Bij Hembrug adviseert men daarbij een negatieve snijhoek. Het gebruik

van snij- en koelemulsie is in de meeste gevallen niet nodig. In ruimere zin gaat het bij hard-

draaien niet alleen om machine en gereedschap. Meer nog dan bij normale draaiprocessen

gaat het bij harddraaien om een optimaal samenspel van machineconstructie, aandrijvingen,

beheersing van temperatuur en trillingen, machinebesturing en gereedschappen. Juist hier

gaan op elk niveau de kleinste details meespelen.

klant in bepaalde gevallen toch een slijpbewer-

king na het harddraaien. En de Ra-waarde (ge-

definieerd als de gemiddelde afstand tussen de

pieken en dalen binnen een oppervlakteseg-

ment) kan dan wel op hetzelfde niveau liggen,

in de definitie zit zoveel rek dat de detailstruc-

tuur van het oppervlak toch behoorlijk kan ver-

schillen. Ook dat kan reden zijn dat een klant

toch de voorkeur geeft aan slijpen als finishing

touch. Bovendien biedt het slijpen met name bij

vlakke elementen in het product vaak voorde-

len. De eenvoudigste oplossing is natuurlijk de

opname van slijpgereedschap in de revolver,

maar dat heeft toch een aantal beperkingen

qua vrijheidsgraden bij de bewerking. Vandaar

dat een aantal machineleveranciers alternatie-

ven biedt via een aparte slijpspil, compleet met

kantelmogelijkheden, specifieke slijpsoftware

en het dressen van het slijpgereedschap. Inte-

gratie van beide processen in één machine le-

vert in zo’n geval eenflinke tijd- en kostenbe-

sparing op, een winst op de totale cyclustijd van

40% blijkt al gauw haalbaar. Een ander voor-

deel is dat er geen omspanningsfouten optre-

den.

Polijstkwaliteit
Op de Hausmesse in maart 2015 heeft Benzin-

ger de muFuture gepresenteerd, een machine

waarop harddraaien en slijpen worden gecom-

bineerd. Deze machine heeft een X-bereik van

400 mm en een Z-bereik van 210 mm. Ook hier

hoort een tegenspil tot de opties. Bij deze ma-

chines bedraagt het maximale toerental van de

hoofdspil 8.000 min-1, de maximale stafdoorlaat

42 mm.

Tijdens de jongste EMO in Milaan (IT) heeft

Hembrug de nieuwe Mikroturn 100 Superfinish

gepresenteerd, met een geïntegreerde unit

voor tape-finishing.

Met het tapefinish proces (waarbij gebruik

wordt gemaakt van een schuurlint met CBN-

coating) kan in dezelfde opspanning aanslui-

tend op de harddraaibewerking de oppervlak-

tenauwkeurigheid verder worden verhoogd tot

polijstkwaliteit, dat wil zeggen een Ra-waarde

van 0,03 micrometer tot 0,05 micrometer.

Hardinge kan haar machines leveren met een

speciale revolver, waarin diverse slijpspindels

opgenomen kunnen worden met een maxi-

maal toerental van 80.000 min-1. Hardinge le-

vert deze machines met speciale slijpsoftware

om het slijpproces volledig in de draaimachine

te integreren.

Index heeft onder meer het V300 draaislijpbe-

werkingscentrum in haar programma, dat is

uitgerust met slijpgereedschappen voor zowel

het buiten- als binnenslijpen. Het dressgereed-

schap bevindt zich hier op de hoofdspil. <<<

Een V-groef lager (cross-roller

bearing) uit het materiaal SUJ2

met een hardheid van HRc 65,

gedraaid op een Mikroturn van

Hembrug. Het product heeft een

buitendiameter van 160 mm en een

binnendiameter van 145 mm. Bij de

eindbewerking van de kogelbaan/

lagerbaan bedraagt de snijsnelheid

180 m/min en de voeding 0,08 mm/

omw, bij een toerental van de

hoofdspil van 409 min-1. De bereikte

rondloopnauwkeurigheid bedraagt

(bij serieproductie) 2 micrometer, de

Ra-waarde 0,3 micrometer

(foto: Hembrug)

Een kijkje in het G220 draaifreescentrum van Index, die in dit geval

is uitgerust met mogelijkheden om hert product na te slijpen (foto:

Index)

Een product bewerkt op een draaifreescentrum uit de G-serie

van Index. Informatie over bewerkingsparameters wil Index niet

prijsgeven, alleen dat een spreiding in de diameter rond 8 micrometer

haalbaar is, evenals een oppervlakteruwheid Ra beneden 0,63

micrometer (foto: Index)
