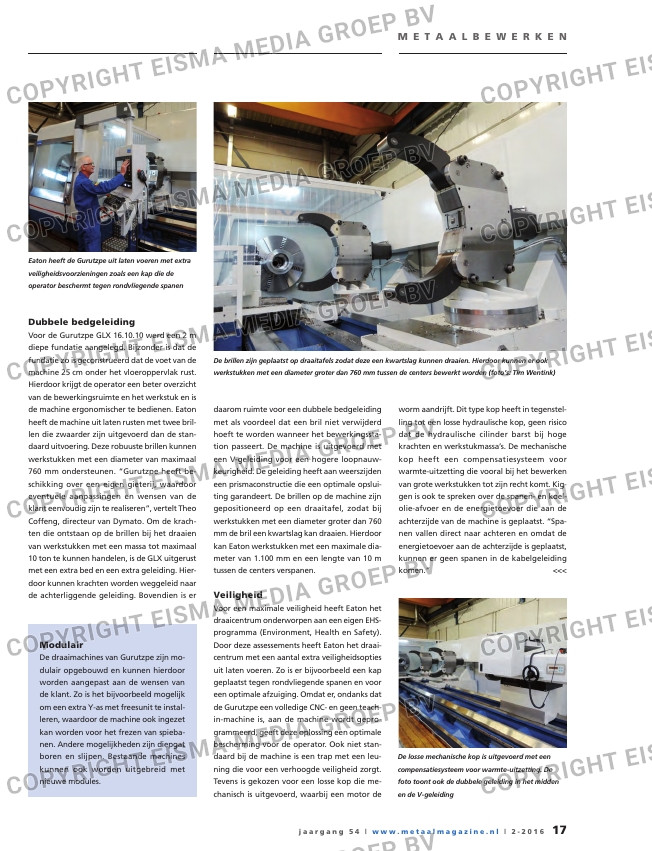

M E T a a l b E W E R K E N
Dubbele bedgeleiding
Voor de Gurutzpe GLX 16.10.10 werd een 2 m
diepe fundatie aangelegd. Bijzonder is dat de
fundatie zo is geconstrueerd dat de voet van de
machine 25 cm onder het vloeroppervlak rust.
Hierdoor krijgt de operator een beter overzicht
van de bewerkingsruimte en het werkstuk en is
de machine ergonomischer te bedienen. Eaton
heeft de machine uit laten rusten met twee bril-
len die zwaarder zijn uitgevoerd dan de stan-
daard uitvoering. Deze robuuste brillen kunnen
werkstukken met een diameter van maximaal
760 mm ondersteunen. “Gurutzpe heeft be-
schikking over een eigen gieterij, waardoor
eventuele aanpassingen en wensen van de
klant eenvoudig zijn te realiseren”, vertelt Theo
Coffeng, directeur van Dymato. Om de krach-
ten die ontstaan op de brillen bij het draaien
van werkstukken met een massa tot maximaal
10 ton te kunnen handelen, is de GLX uitgerust
met een extra bed en een extra geleiding. Hier-
door kunnen krachten worden weggeleid naar
de achterliggende geleiding. Bovendien is er
daarom ruimte voor een dubbele bedgeleiding
met als voordeel dat een bril niet verwijderd
hoeft te worden wanneer het bewerkingssta-
tion passeert. De machine is uitgevoerd met
een V-geleiding voor een hogere loopnauw-
keurigheid. De geleiding heeft aan weerszijden
een prismaconstructie die een optimale opslui-
ting garandeert. De brillen op de machine zijn
gepositioneerd op een draaitafel, zodat bij
werkstukken met een diameter groter dan 760
mm de bril een kwartslag kan draaien. Hierdoor
kan Eaton werkstukken met een maximale dia-
meter van 1.100 mm en een lengte van 10 m
tussen de centers verspanen.
Veiligheid
Voor een maximale veiligheid heeft Eaton het
draaicentrum onderworpen aan een eigen EHS-
programma (Environment, Health en Safety).
Door deze assessements heeft Eaton het draai-
centrum met een aantal extra veiligheidsopties
uit laten voeren. Zo is er bijvoorbeeld een kap
geplaatst tegen rondvliegende spanen en voor
een optimale afzuiging. Omdat er, ondanks dat
de Gurutzpe een volledige CNC- en geen teach-
in-machine is, aan de machine wordt gepro-
grammeerd, geeft deze oplossing een optimale
bescherming voor de operator. Ook niet stan-
daard bij de machine is een trap met een leu-
ning die voor een verhoogde veiligheid zorgt.
Tevens is gekozen voor een losse kop die me-
chanisch is uitgevoerd, waarbij een motor de
worm aandrijft. Dit type kop heeft in tegenstel-
ling tot een losse hydraulische kop, geen risico
dat de hydraulische cilinder barst bij hoge
krachten en werkstukmassa’s. De mechanische
kop heeft een compensatiesysteem voor
warmte-uitzetting die vooral bij het bewerken
van grote werkstukken tot zijn recht komt. Kig-
gen is ook te spreken over de spanen- en koel-
olie-afvoer en de energietoevoer die aan de
achterzijde van de machine is geplaatst. “Spa-
nen vallen direct naar achteren en omdat de
energietoevoer aan de achterzijde is geplaatst,
kunnen er geen spanen in de kabelgeleiding
komen.” <<<
Modulair
De draaimachines van Gurutzpe zijn mo-
dulair opgebouwd en kunnen hierdoor
worden aangepast aan de wensen van
de klant. Zo is het bijvoorbeeld mogelijk
om een extra Y-as met freesunit te instal-
leren, waardoor de machine ook ingezet
kan worden voor het frezen van spieba-
nen. Andere mogelijkheden zijn diepgat
boren en slijpen. Bestaande machines
kunnen ook worden uitgebreid met
nieuwe modules.
Immens draaien op
grootformaat
De Gurutzpe GLX 16.10.10 wordt bij Eaton toegepast bij de bewerking van grote cilinders met een diameter tot
1.100 mm en een lengte van maximaal 10 m (foto: Eaton)
De brillen zijn geplaatst op draaitafels zodat deze een kwartslag kunnen draaien. Hierdoor kunnen er ook
werkstukken met een diameter groter dan 760 mm tussen de centers bewerkt worden (foto’s: Tim Wentink)
Eaton heeft de Gurutzpe uit laten voeren met extra
veiligheidsvoorzieningen zoals een kap die de
operator beschermt tegen rondvliegende spanen
De losse mechanische kop is uitgevoerd met een
compensatiesysteem voor warmte-uitzetting. De
foto toont ook de dubbele geleiding in het midden
en de V-geleiding
