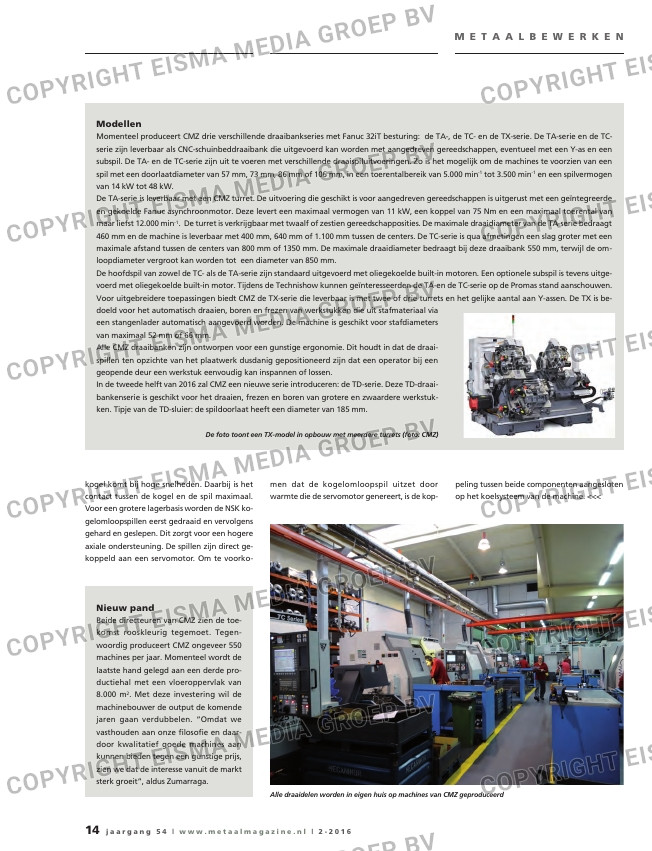

Alle draaidelen worden in eigen huis op machines van CMZ geproduceerd
kogel komt bij hoge snelheden. Daarbij is het
contact tussen de kogel en de spil maximaal.
Voor een grotere lagerbasis worden de NSK ko-
gelomloopspillen eerst gedraaid en vervolgens
gehard en geslepen. Dit zorgt voor een hogere
axiale ondersteuning. De spillen zijn direct ge-
koppeld aan een servomotor. Om te voorko-
men dat de kogelomloopspil uitzet door
warmte die de servomotor genereert, is de kop-
M E T A A L B E W E R K E N
Modellen
Momenteel produceert CMZ drie verschillende draaibankseries met Fanuc 32iT besturing: de TA-, de TC- en de TX-serie. De TA-serie en de TC-
serie zijn leverbaar als CNC-schuinbeddraaibank die uitgevoerd kan worden met aangedreven gereedschappen, eventueel met een Y-as en een
subspil. De TA- en de TC-serie zijn uit te voeren met verschillende draaispiluitvoeringen. Zo is het mogelijk om de machines te voorzien van een
spil met een doorlaatdiameter van 57 mm, 73 mm, 86 mm of 106 mm, in een toerentalbereik van 5.000 min-1 tot 3.500 min-1 en een spilvermogen
van 14 kW tot 48 kW.
De TA-serie is leverbaar met een CMZ turret. De uitvoering die geschikt is voor aangedreven gereedschappen is uitgerust met een geïntegreerde
en gekoelde Fanuc asynchroonmotor. Deze levert een maximaal vermogen van 11 kW, een koppel van 75 Nm en een maximaal toerental van
maar liefst 12.000 min-1. De turret is verkrijgbaar met twaalf of zestien gereedschapposities. De maximale draaidiameter van de TA-serie bedraagt
460 mm en de machine is leverbaar met 400 mm, 640 mm of 1.100 mm tussen de centers. De TC-serie is qua afmetingen een slag groter met een
maximale afstand tussen de centers van 800 mm of 1350 mm. De maximale draaidiameter bedraagt bij deze draaibank 550 mm, terwijl de om-
loopdiameter vergroot kan worden tot een diameter van 850 mm.
De hoofdspil van zowel de TC- als de TA-serie zijn standaard uitgevoerd met oliegekoelde built-in motoren. Een optionele subspil is tevens uitge-
voerd met oliegekoelde built-in motor. Tijdens de Technishow kunnen geïnteresseerden de TA-en de TC-serie op de Promas stand aanschouwen.
Voor uitgebreidere toepassingen biedt CMZ de TX-serie die leverbaar is met twee of drie turrets en het gelijke aantal aan Y-assen. De TX is be-
doeld voor het automatisch draaien, boren en frezen van werkstukken die uit stafmateriaal via
een stangenlader automatisch aangevoerd worden. De machine is geschikt voor stafdiameters
van maximaal 52 mm of 66 mm.
Alle CMZ draaibanken zijn ontworpen voor een gunstige ergonomie. Dit houdt in dat de draai-
spillen ten opzichte van het plaatwerk dusdanig gepositioneerd zijn dat een operator bij een
geopende deur een werkstuk eenvoudig kan inspannen of lossen.
In de tweede helft van 2016 zal CMZ een nieuwe serie introduceren: de TD-serie. Deze TD-draai-
bankenserie is geschikt voor het draaien, frezen en boren van grotere en zwaardere werkstuk-
ken. Tipje van de TD-sluier: de spildoorlaat heeft een diameter van 185 mm.
Nieuw pand
Beide directeuren van CMZ zien de toe-
komst rooskleurig tegemoet. Tegen-
woordig produceert CMZ ongeveer 550
machines per jaar. Momenteel wordt de
laatste hand gelegd aan een derde pro-
ductiehal met een vloeroppervlak van
8.000 m2. Met deze investering wil de
machinebouwer de output de komende
jaren gaan verdubbelen. “Omdat we
vasthouden aan onze filosofie en daar-
door kwalitatief goede machines aan
kunnen bieden tegen een gunstige prijs,
zien we dat de interesse vanuit de markt
sterk groeit”, aldus Zumarraga.
De foto toont een TX-model in opbouw met meerdere turrets (foto: CMZ)
peling tussen beide componenten aangesloten
op het koelsysteem van de machine. <<<
