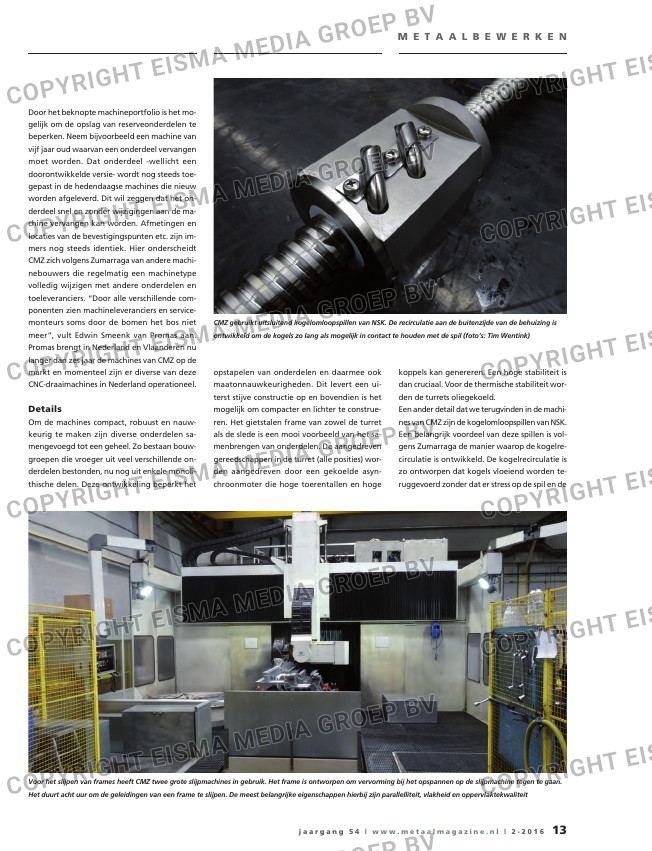

M E T A A L B E W E R K E N

Door het beknopte machineportfolio is het mo-

gelijk om de opslag van reserveonderdelen te

beperken. Neem bijvoorbeeld een machine van

vijf jaar oud waarvan een onderdeel vervangen

moet worden. Dat onderdeel -wellicht een

doorontwikkelde versie- wordt nog steeds toe-

gepast in de hedendaagse machines die nieuw

worden afgeleverd. Dit wil zeggen dat het on-

derdeel snel en zonder wijzigingen aan de ma-

chine vervangen kan worden. Afmetingen en

locaties van de bevestigingspunten etc. zijn im-

mers nog steeds identiek. Hier onderscheidt

CMZ zich volgens Zumarraga van andere machi-

nebouwers die regelmatig een machinetype

volledig wijzigen met andere onderdelen en

toeleveranciers. “Door alle verschillende com-

ponenten zien machineleveranciers en service-

monteurs soms door de bomen het bos niet

meer”, vult Edwin Smeenk van Promas aan.

Promas brengt in Nederland en Vlaanderen nu

langer dan zes jaar de machines van CMZ op de

markt en momenteel zijn er diverse van deze

CNC-draaimachines in Nederland operationeel.

Details
Om de machines compact, robuust en nauw-

keurig te maken zijn diverse onderdelen sa-

mengevoegd tot een geheel. Zo bestaan bouw-

groepen die vroeger uit veel verschillende on-

derdelen bestonden, nu nog uit enkele monoli-

thische delen. Deze ontwikkeling beperkt het

opstapelen van onderdelen en daarmee ook

maatonnauwkeurigheden. Dit levert een ui-

terst stijve constructie op en bovendien is het

mogelijk om compacter en lichter te construe-

ren. Het gietstalen frame van zowel de turret

als de slede is een mooi voorbeeld van het sa-

menbrengen van onderdelen. De aangedreven

gereedschappen in de turret (alle posities) wor-

den aangedreven door een gekoelde asyn-

chroonmoter die hoge toerentallen en hoge

koppels kan genereren. Een hoge stabiliteit is

dan cruciaal. Voor de thermische stabiliteit wor-

den de turrets oliegekoeld.

Een ander detail dat we terugvinden in de machi-

nes van CMZ zijn de kogelomloopspillen van NSK.

Een belangrijk voordeel van deze spillen is vol-

gens Zumarraga de manier waarop de kogelre-

circulatie is ontwikkeld. De kogelrecirculatie is

zo ontworpen dat kogels vloeiend worden te-

ruggevoerd zonder dat er stress op de spil en de

Premium kwaliteit in
eigen regie

Voor het slijpen van frames heeft CMZ twee grote slijpmachines in gebruik. Het frame is ontworpen om vervorming bij het opspannen op de slijpmachine tegen te gaan.

Het duurt acht uur om de geleidingen van een frame te slijpen. De meest belangrijke eigenschappen hierbij zijn parallelliteit, vlakheid en oppervlaktekwaliteit

CMZ gebruikt uitsluitend kogelomloopspillen van NSK. De recirculatie aan de buitenzijde van de behuizing is

ontwikkeld om de kogels zo lang als mogelijk in contact te houden met de spil (foto’s: Tim Wentink)

zijde van de geleiding wordt met de hand ge-

schraapt. Het schrapen van de Z-as wordt in een

schaakbordvorm uitgevoerd zodat er een ge-

lijkwaardig patroon ontstaat waartussen de

olie een laagje kan vormen. Zodra de olie in

beweging wordt gebracht ontstaat er een druk

die de weerstand helpt te overwinnen en dit

zorgt voor een soepele werking. Ook de spieën

van het vaste gegoten bed worden aan de twee

zijkanten geschraapt voor een soortgelijk ef-

fect. De geharde delen worden in eigen beheer

geslepen. Om er zeker van te zijn dat reserve-

onderdelen bij vervanging identiek geleverd

kunnen worden, worden alle slijpparameters,

meetwaarden en oppervlaktekwaliteiten per

spie en per klant opgeslagen in een database.

Om de omgevingscondities constant te houden,

worden alle ruimtes geconditioneerd, zijn er

geen ramen om zonlicht tegen te gaan en wor-

den naastgelegen ruimtes met automatische

deuren afgeschermd.

Compact portfolio
Momenteel produceert CMZ drie type machines

die verkrijgbaar zijn in verschillende afmetin-

gen en uitvoeringen. CMZ geeft aan dat ze mi-

nimaal eens in de tien jaar een volledig nieuwe

modelreeks ontwikkelt. “Door het compacte

machineportfolio kunnen we de componenten

in de machines uitermate goed doorontwikke-

len. Bovendien stelt het ons in staat om reserve-

onderdelen snel te kunnen leveren”, vertelt

Aitor Zumarraga, mededirecteur van CMZ.
