De Spaanse machinebouwer CMZ uit Zaldibar (ES) heeft als filosofie om alleen hoogwaardige machines op de markt te brengen. Om dit te
realiseren wordt het overgrote deel van de productie in eigen regie uitgevoerd. Tevens worden voor de inkoopdelen uitsluitend
componenten van een premium kwaliteit gebruikt.
DOOR: TIM WENTINK
Door het beknopte machineportfolio is het mo-
gelijk om de opslag van reserveonderdelen te
beperken. Neem bijvoorbeeld een machine van
vijf jaar oud waarvan een onderdeel vervangen
moet worden. Dat onderdeel -wellicht een
doorontwikkelde versie- wordt nog steeds toe-
gepast in de hedendaagse machines die nieuw
worden afgeleverd. Dit wil zeggen dat het on-
derdeel snel en zonder wijzigingen aan de ma-
chine vervangen kan worden. Afmetingen en
locaties van de bevestigingspunten etc. zijn im-
mers nog steeds identiek. Hier onderscheidt
CMZ zich volgens Zumarraga van andere machi-
nebouwers die regelmatig een machinetype
volledig wijzigen met andere onderdelen en
toeleveranciers. “Door alle verschillende com-
ponenten zien machineleveranciers en service-
monteurs soms door de bomen het bos niet
meer”, vult Edwin Smeenk van Promas aan.
Promas brengt in Nederland en Vlaanderen nu
langer dan zes jaar de machines van CMZ op de
markt en momenteel zijn er diverse van deze
CNC-draaimachines in Nederland operationeel.
Details
Om de machines compact, robuust en nauw-
keurig te maken zijn diverse onderdelen sa-
mengevoegd tot een geheel. Zo bestaan bouw-
groepen die vroeger uit veel verschillende on-
derdelen bestonden, nu nog uit enkele monoli-
thische delen. Deze ontwikkeling beperkt het
Premium kwaliteit in
eigen regie

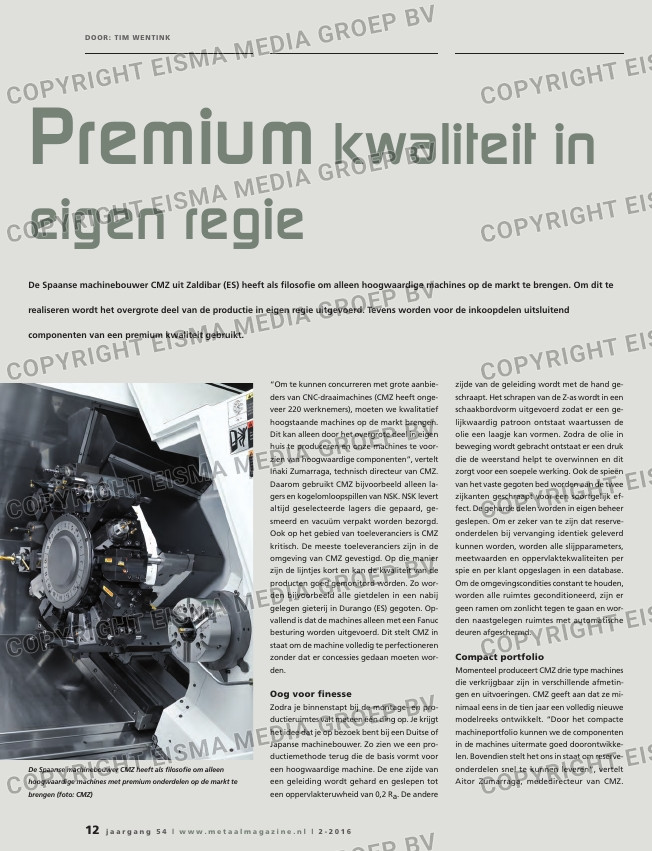

De Spaanse machinebouwer CMZ heeft als filosofie om alleen
hoogwaardige machines met premium onderdelen op de markt te
brengen (foto: CMZ)
Voor het slijpen van frames heeft CMZ twee grote slijpmachines in gebruik. Het frame is ontworpen om vervorming bij het opspannen op de slijpmachine tegen te gaan.
Het duurt acht uur om de geleidingen van een frame te slijpen. De meest belangrijke eigenschappen hierbij zijn parallelliteit, vlakheid en oppervlaktekwaliteit
zijde van de geleiding wordt met de hand ge-
schraapt. Het schrapen van de Z-as wordt in een
schaakbordvorm uitgevoerd zodat er een ge-
lijkwaardig patroon ontstaat waartussen de
olie een laagje kan vormen. Zodra de olie in
beweging wordt gebracht ontstaat er een druk
die de weerstand helpt te overwinnen en dit
zorgt voor een soepele werking. Ook de spieën
van het vaste gegoten bed worden aan de twee
zijkanten geschraapt voor een soortgelijk ef-
fect. De geharde delen worden in eigen beheer
geslepen. Om er zeker van te zijn dat reserve-
onderdelen bij vervanging identiek geleverd
kunnen worden, worden alle slijpparameters,
meetwaarden en oppervlaktekwaliteiten per
spie en per klant opgeslagen in een database.
Om de omgevingscondities constant te houden,
worden alle ruimtes geconditioneerd, zijn er
geen ramen om zonlicht tegen te gaan en wor-
den naastgelegen ruimtes met automatische
deuren afgeschermd.
Compact portfolio
Momenteel produceert CMZ drie type machines
die verkrijgbaar zijn in verschillende afmetin-
gen en uitvoeringen. CMZ geeft aan dat ze mi-
nimaal eens in de tien jaar een volledig nieuwe
modelreeks ontwikkelt. “Door het compacte
machineportfolio kunnen we de componenten
in de machines uitermate goed doorontwikke-
len. Bovendien stelt het ons in staat om reserve-
onderdelen snel te kunnen leveren”, vertelt
Aitor Zumarraga, mededirecteur van CMZ.
“Om te kunnen concurreren met grote aanbie-
ders van CNC-draaimachines (CMZ heeft onge-
veer 220 werknemers), moeten we kwalitatief
hoogstaande machines op de markt brengen.
Dit kan alleen door het overgrote deel in eigen
huis te produceren en onze machines te voor-
zien van hoogwaardige componenten”, vertelt
Iñaki Zumarraga, technisch directeur van CMZ.
Daarom gebruikt CMZ bijvoorbeeld alleen la-
gers en kogelomloopspillen van NSK. NSK levert
altijd geselecteerde lagers die gepaard, ge-
smeerd en vacuüm verpakt worden bezorgd.
Ook op het gebied van toeleveranciers is CMZ
kritisch. De meeste toeleveranciers zijn in de
omgeving van CMZ gevestigd. Op die manier
zijn de lijntjes kort en kan de kwaliteit van de
producten goed gemonitord worden. Zo wor-
den bijvoorbeeld alle gietdelen in een nabij
gelegen gieterij in Durango (ES) gegoten. Op-
vallend is dat de machines alleen met een Fanuc
besturing worden uitgevoerd. Dit stelt CMZ in
staat om de machine volledig te perfectioneren
zonder dat er concessies gedaan moeten wor-
den.
Oog voor finesse
Zodra je binnenstapt bij de montage- en pro-
ductieruimtes valt meteen één ding op. Je krijgt
het idee dat je op bezoek bent bij een Duitse of
Japanse machinebouwer. Zo zien we een pro-
ductiemethode terug die de basis vormt voor
een hoogwaardige machine. De ene zijde van
een geleiding wordt gehard en geslepen tot
een oppervlakteruwheid van 0,2 Ra. De andere
