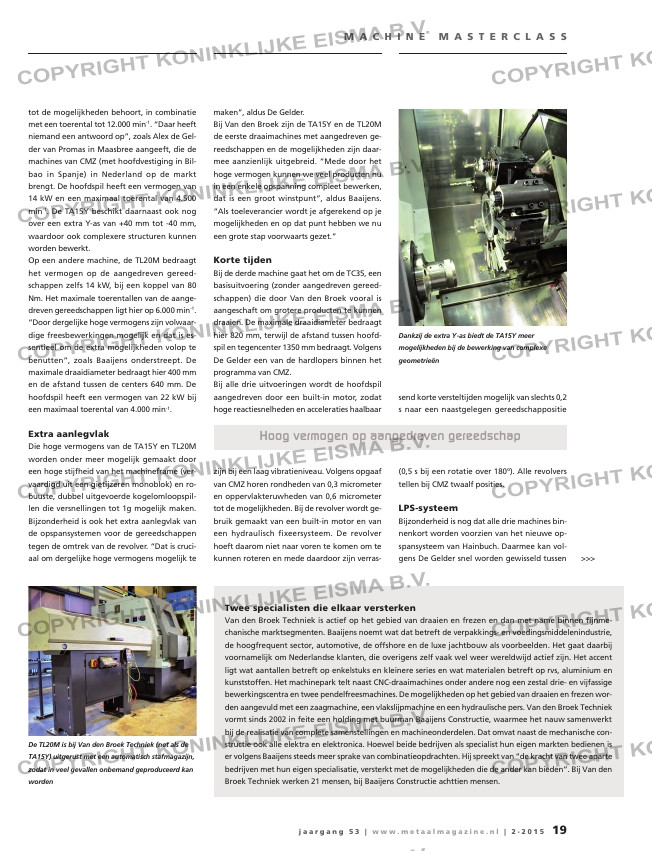

M A C H I N E M A S T E R C L A S S
tot de mogelijkheden behoort, in combinatie
met een toerental tot 12.000 min-1. “Daar heeft
niemand een antwoord op”, zoals Alex de Gel-
der van Promas in Maasbree aangeeft, die de
machines van CMZ (met hoofdvestiging in Bil-
bao in Spanje) in Nederland op de markt
brengt. De hoofdspil heeft een vermogen van
14 kW en een maximaal toerental van 4.500
min-1. De TA15Y beschikt daarnaast ook nog
over een extra Y-as van +40 mm tot -40 mm,
waardoor ook complexere structuren kunnen
worden bewerkt.
Op een andere machine, de TL20M bedraagt
het vermogen op de aangedreven gereed-
schappen zelfs 14 kW, bij een koppel van 80
Nm. Het maximale toerentallen van de aange-
dreven gereedschappen ligt hier op 6.000 min-1.
“Door dergelijke hoge vermogens zijn volwaar-
dige freesbewerkingen mogelijk en dat is es-
sentieel om de extra mogelijkheden volop te
benutten”, zoals Baaijens onderstreept. De
maximale draaidiameter bedraagt hier 400 mm
en de afstand tussen de centers 640 mm. De
hoofdspil heeft een vermogen van 22 kW bij
een maximaal toerental van 4.000 min-1.
Extra aanlegvlak
Die hoge vermogens van de TA15Y en TL20M
worden onder meer mogelijk gemaakt door
een hoge stijfheid van het machineframe (ver-
vaardigd uit een gietijzeren monoblok) en ro-
buuste, dubbel uitgevoerde kogelomloopspil-
len die versnellingen tot 1g mogelijk maken.
Bijzonderheid is ook het extra aanlegvlak van
de opspansystemen voor de gereedschappen
tegen de omtrek van de revolver. “Dat is cruci-
aal om dergelijke hoge vermogens mogelijk te
maken”, aldus De Gelder.
Bij Van den Broek zijn de TA15Y en de TL20M
de eerste draaimachines met aangedreven ge-
reedschappen en de mogelijkheden zijn daar-
mee aanzienlijk uitgebreid. “Mede door het
hoge vermogen kunnen we veel producten nu
in een enkele opspanning compleet bewerken,
dat is een groot winstpunt”, aldus Baaijens.
“Als toeleverancier wordt je afgerekend op je
mogelijkheden en op dat punt hebben we nu
een grote stap voorwaarts gezet.”
Korte tijden
Bij de derde machine gaat het om de TC35, een
basisuitvoering (zonder aangedreven gereed-
schappen) die door Van den Broek vooral is
aangeschaft om grotere producten te kunnen
draaien. De maximale draaidiameter bedraagt
hier 820 mm, terwijl de afstand tussen hoofd-
spil en tegencenter 1350 mm bedraagt. Volgens
De Gelder een van de hardlopers binnen het
programma van CMZ.
Bij alle drie uitvoeringen wordt de hoofdspil
aangedreven door een built-in motor, zodat
hoge reactiesnelheden en acceleraties haalbaar
zijn bij een laag vibratieniveau. Volgens opgaaf
van CMZ horen rondheden van 0,3 micrometer
en oppervlakteruwheden van 0,6 micrometer
tot de mogelijkheden. Bij de revolver wordt ge-
bruik gemaakt van een built-in motor en van
een hydraulisch fixeersysteem. De revolver
hoeft daarom niet naar voren te komen om te
kunnen roteren en mede daardoor zijn verras-
send korte versteltijden mogelijk van slechts 0,2
s naar een naastgelegen gereedschappositie
(0,5 s bij een rotatie over 180º). Alle revolvers
tellen bij CMZ twaalf posities.
LPS-systeem
Bijzonderheid is nog dat alle drie machines bin-
nenkort worden voorzien van het nieuwe op-
spansysteem van Hainbuch. Daarmee kan vol-
gens De Gelder snel worden gewisseld tussen
Twee specialisten die elkaar versterken
Van den Broek Techniek is actief op het gebied van draaien en frezen en dan met name binnen fijnme-
chanische marktsegmenten. Baaijens noemt wat dat betreft de verpakkings- en voedingsmiddelenindustrie,
de hoogfrequent sector, automotive, de offshore en de luxe jachtbouw als voorbeelden. Het gaat daarbij
voornamelijk om Nederlandse klanten, die overigens zelf vaak wel weer wereldwijd actief zijn. Het accent
ligt wat aantallen betreft op enkelstuks en kleinere series en wat materialen betreft op rvs, aluminium en
kunststoffen. Het machinepark telt naast CNC-draaimachines onder andere nog een zestal drie- en vijfassige
bewerkingscentra en twee pendelfreesmachines. De mogelijkheden op het gebied van draaien en frezen wor-
den aangevuld met een zaagmachine, een vlakslijpmachine en een hydraulische pers. Van den Broek Techniek
vormt sinds 2002 in feite een holding met buurman Baaijens Constructie, waarmee het nauw samenwerkt
bij de realisatie van complete samenstellingen en machineonderdelen. Dat omvat naast de mechanische con-
structie ook alle elektra en elektronica. Hoewel beide bedrijven als specialist hun eigen markten bedienen is
er volgens Baaijens steeds meer sprake van combinatieopdrachten. Hij spreekt van “de kracht van twee aparte
bedrijven met hun eigen specialisatie, versterkt met de mogelijkheden die de ander kan bieden”. Bij Van den
Broek Techniek werken 21 mensen, bij Baaijens Constructie achttien mensen.
Verspanend vermogen
voor prima prijs
>>>
Hoog vermogen op aangedreven gereedschap
Met een maximale draaidiameter van 820 mm en een afstand tussen de centers van 1350 mm heeft de TC35 het werkbereik bij Van den Broek Techniek aanzienlijk
vergroot (foto’s: Marian Oosterink)
Dankzij de extra Y-as biedt de TA15Y meer
mogelijkheden bij de bewerking van complexe
geometrieën
De TL20M is bij Van den Broek Techniek (net als de
TA15Y) uitgerust met een automatisch stafmagazijn,
zodat in veel gevallen onbemand geproduceerd kan
worden
