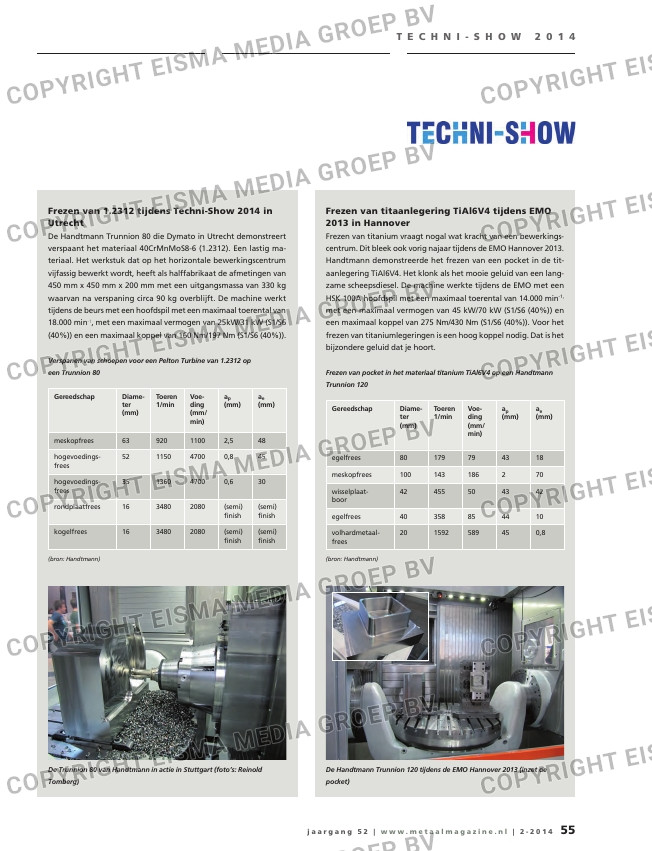

T E C H N I – S H O W 2 0 1 4
Frezen van 1.2312 tijdens Techni-Show 2014 in
Utrecht
De Handtmann Trunnion 80 die Dymato in Utrecht demonstreert
verspaant het materiaal 40CrMnMoS8-6 (1.2312). Een lastig ma-
teriaal. Het werkstuk dat op het horizontale bewerkingscentrum
vijfassig bewerkt wordt, heeft als halffabrikaat de afmetingen van
450 mm x 450 mm x 200 mm met een uitgangsmassa van 330 kg
waarvan na verspaning circa 90 kg overblijft. De machine werkt
tijdens de beurs met een hoofdspil met een maximaal toerental van
18.000 min-1, met een maximaal vermogen van 25kW/31 kW (S1/S6
(40%)) en een maximaal koppel van 160 Nm/197 Nm (S1/S6 (40%)).
Verspanen van schoepen voor een Pelton Turbine van 1.2312 op
een Trunnion 80
(bron: Handtmann)
De Trunnion 80 van Handtmann in actie in Stuttgart (foto’s: Reinold
Tomberg)
Frezen van titaanlegering TiAl6V4 tijdens EMO
2013 in Hannover
Frezen van titanium vraagt nogal wat kracht van een bewerkings-
centrum. Dit bleek ook vorig najaar tijdens de EMO Hannover 2013.
Handtmann demonstreerde het frezen van een pocket in de tit-
aanlegering TiAl6V4. Het klonk als het mooie geluid van een lang-
zame scheepsdiesel. De machine werkte tijdens de EMO met een
HSK 100A hoofdspil met een maximaal toerental van 14.000 min-1,
met een maximaal vermogen van 45 kW/70 kW (S1/S6 (40%)) en
een maximaal koppel van 275 Nm/430 Nm (S1/S6 (40%)). Voor het
frezen van titaniumlegeringen is een hoog koppel nodig. Dat is het
bijzondere geluid dat je hoort.
Frezen van pocket in het materiaal titanium TiAl6V4 op een Handtmann
Trunnion 120
(bron: Handtmann)
De Handtmann Trunnion 120 tijdens de EMO Hannover 2013 (inzet de
pocket)
Gereedschap Diame-
ter
(mm)
Toeren
1/min
Voe-
ding
(mm/
min)
ap
(mm)
ae
(mm)
meskopfrees 63 920 1100 2,5 48
hogevoedings-
frees
52 1150 4700 0,8 45
hogevoedings-
frees
35 1360 4700 0,6 30
rondplaatfrees 16 3480 2080 (semi)
finish
(semi)
finish
kogelfrees 16 3480 2080 (semi)
finish
(semi)
finish
Gereedschap Diame-
ter
(mm)
Toeren
1/min
Voe-
ding
(mm/
min)
ap
(mm)
ae
(mm)
egelfrees 80 179 79 43 18
meskopfrees 100 143 186 2 70
wisselplaat-
boor
42 455 50 43 42
egelfrees 40 358 85 44 10
volhardmetaal-
frees
20 1592 589 45 0,8
