Mogelijkheden gereedschap
dikwijls onbenut
>>>
Van spantang naar klauwplaat binnen 30 seconden
Snel wisselen van spantangsysteem naar klauwplaat: dat is volgens
Peter Boot van Bis Specials hét thema in de Nederlandse verspaning.
Precies daarop speelt de nieuwe klauwplaatadapter van Hainbuch in.
De klauwplaatadapter van Hainbuch is een primeur voor de Neder-
landse markt. Een spantang wisselen vergt hiermee nog slechts enkele
seconden tijd; het de- en monteren van de klauwplaatadaptie kost
circa 30 seconden. Hainbuch trekt ook hier het modulaire systeem
consequent door. De adapter past namelijk in zowel de ronde Span-
ntop van het Duitse merk als de nieuwere, zeskantige Toplus. De
buitendiameter bedraagt 145 mm (spannen tot 115 mm) of 215 mm
(spannen tot 195 mm). De herhaalnauwkeurigheid is 3 micrometer.
Voor producten die niet aan de buitenkant gepakt kunnen worden,
levert Hainbuch een spandoorn. Peter Boot: “Als we productie in Ne-
derland willen houden, moeten we besparen op manuren en moeten
de spiluren omhoog. Veel bedrijven bewerken overdag enkelstuks
in verschillende diameters. Dan is een klauwplaat soms flexibeler
dan een spantang. Als je ’s avonds de machine nog onbemand laat
draaien, is de spantang beter. Denk hierbij aan rondloop, vervuiling
en betrouwbaarheid. Tot nog toe kost het ombouwen echter al gauw
zo’n drie kwartier tot een uur. Dat brengt Hainbuch terug tot 30 se-
conden.” Op de Techni-Show demonstreert Bis Specials het systeem
live zowel op de eigen stand als bij een machineleverancier waar een
compleet systeem op hoofd-
en tegenspil onder spaan te
zien zal zijn. Op één machine
wordt zowel de klauwplaat-
adapter getoond als de Toplus
mini, die dankzij de kortere
opbouwlengte en diameter
wat meer ruimte biedt voor
aangedreven gereedschap-
pen. De gewichtsbesparing
zorgt tevens voor een lage
machinebelasting en kortere
tacttijden doordat de spil
sneller op toeren is en sneller
stopt.
Bis Specials heeft samen met
Hainbuch en enkele Neder-
landse klanten inmiddels ook
projecten gerealiseerd waar-
bij een volwaardige klauw-
plaat voor een spantangsy-
steem kan worden gewisseld
in korte tijd. Dit gebeurt met
het Centrotex-systeem. In dit
geval gaat het om een grote
klauwplaat met een diameter
van 315 mm en een doorlaat
van 100 mm. Hierbij komt er

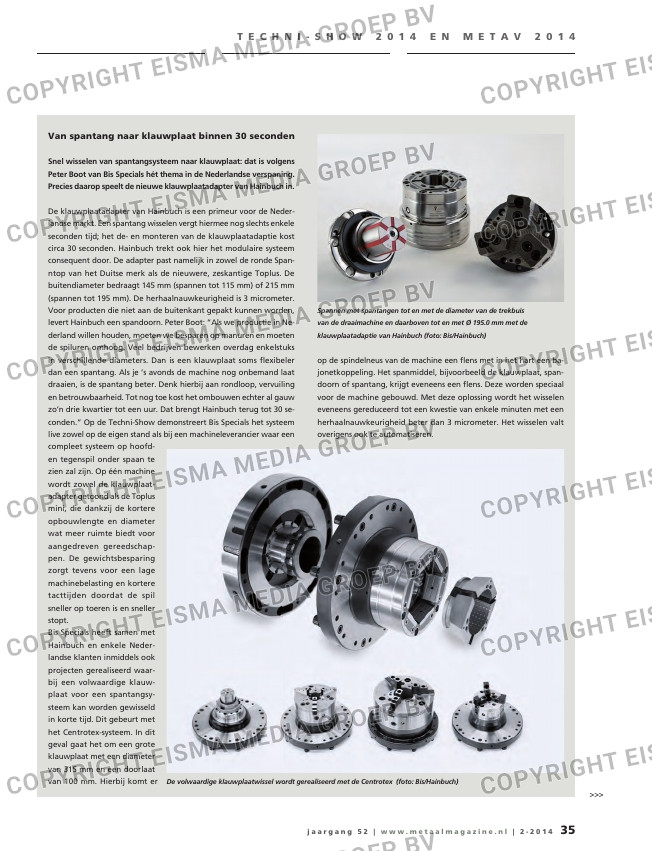

Spannen met spantangen tot en met de diameter van de trekbuis
van de draaimachine en daarboven tot en met Ø 195.0 mm met de
klauwplaatadaptie van Hainbuch (foto: Bis/Hainbuch)
De volwaardige klauwplaatwissel wordt gerealiseerd met de Centrotex (foto: Bis/Hainbuch)
op de spindelneus van de machine een flens met in het hart een ba-
jonetkoppeling. Het spanmiddel, bijvoorbeeld de klauwplaat, span-
doorn of spantang, krijgt eveneens een flens. Deze worden speciaal
voor de machine gebouwd. Met deze oplossing wordt het wisselen
eveneens gereduceerd tot een kwestie van enkele minuten met een
herhaalnauwkeurigheid beter dan 3 micrometer. Het wisselen valt
overigens ook te automatiseren.
