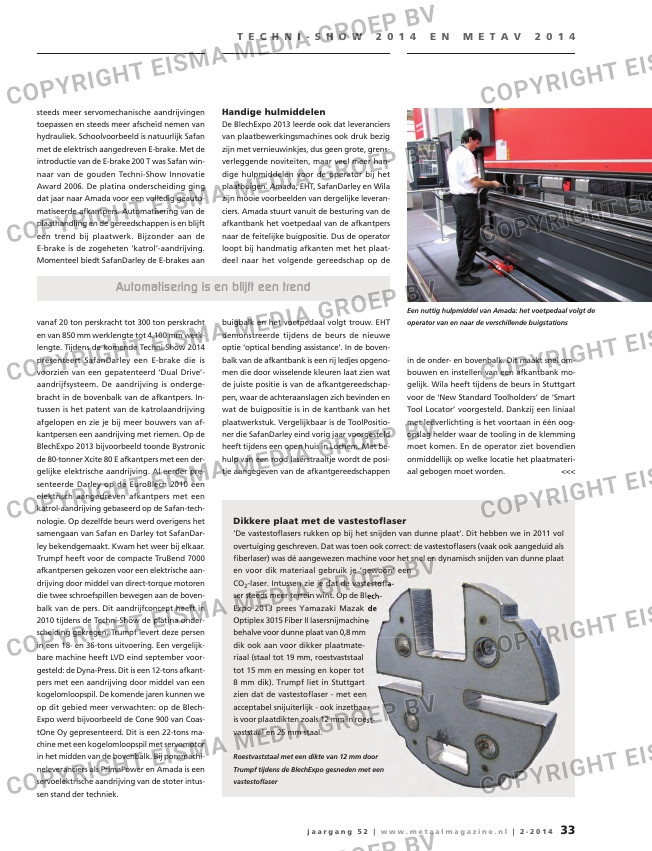

T E C H N I – S H O W 2 0 1 4 E N M E T A V 2 0 1 4

steeds meer servomechanische aandrijvingen

toepassen en steeds meer afscheid nemen van

hydrauliek. Schoolvoorbeeld is natuurlijk Safan

met de elektrisch aangedreven E-brake. Met de

introductie van de E-brake 200 T was Safan win-

naar van de gouden Techni-Show Innovatie

Award 2006. De platina onderscheiding ging

dat jaar naar Amada voor een volledig geauto-

matiseerde afkantpers. Automatisering van de

plaathandling en de gereedschappen is en blijft

een trend bij plaatwerk. Bijzonder aan de

E-brake is de zogeheten ‘katrol’-aandrijving.

Momenteel biedt SafanDarley de E-brakes aan

vanaf 20 ton perskracht tot 300 ton perskracht

en van 850 mm werklengte tot 4.100 mm werk-

lengte. Tijdens de komende Techni-Show 2014

presenteert SafanDarley een E-brake die is

voorzien van een gepatenteerd ‘Dual Drive’-

aandrijfsysteem. De aandrijving is onderge-

bracht in de bovenbalk van de afkantpers. In-

tussen is het patent van de katrolaandrijving

afgelopen en zie je bij meer bouwers van af-

kantpersen een aandrijving met riemen. Op de

BlechExpo 2013 bijvoorbeeld toonde Bystronic

de 80-tonner Xcite 80 E afkantpers met een der-

gelijke elektrische aandrijving. Al eerder pre-

senteerde Darley op de EuroBlech 2010 een

elektrisch aangedreven afkantpers met een

katrol-aandrijving gebaseerd op de Safan-tech-

nologie. Op dezelfde beurs werd overigens het

samengaan van Safan en Darley tot SafanDar-

ley bekendgemaakt. Kwam het weer bij elkaar.

Trumpf heeft voor de compacte TruBend 7000

afkantpersen gekozen voor een elektrische aan-

drijving door middel van direct-torque motoren

die twee schroefspillen bewegen aan de boven-

balk van de pers. Dit aandrijfconcept heeft in

2010 tijdens de Techni-Show de platina onder-

scheiding gekregen. Trumpf levert deze persen

in een 18- en 36-tons uitvoering. Een vergelijk-

bare machine heeft LVD eind september voor-

gesteld: de Dyna-Press. Dit is een 12-tons afkant-

pers met een aandrijving door middel van een

kogelomloopspil. De komende jaren kunnen we

op dit gebied meer verwachten: op de Blech-

Expo werd bijvoorbeeld de Cone 900 van Coas-

tOne Oy gepresenteerd. Dit is een 22-tons ma-

chine met een kogelomloopspil met servomotor

in het midden van de bovenbalk. Bij ponsmachi-

neleveranciers als PrimaPower en Amada is een

servoelektrische aandrijving van de stoter intus-

sen stand der techniek.

Handige hulmiddelen
De BlechExpo 2013 leerde ook dat leveranciers

van plaatbewerkingsmachines ook druk bezig

zijn met vernieuwinkjes, dus geen grote, grens-

verleggende noviteiten, maar veel meer han-

dige hulpmiddelen voor de operator bij het

plaatbuigen. Amada, EHT, SafanDarley en Wila

zijn mooie voorbeelden van dergelijke leveran-

ciers. Amada stuurt vanuit de besturing van de

afkantbank het voetpedaal van de afkantpers

naar de feitelijke buigpositie. Dus de operator

loopt bij handmatig afkanten met het plaat-

deel naar het volgende gereedschap op de

buigbalk en het voetpedaal volgt trouw. EHT

demonstreerde tijdens de beurs de nieuwe

optie ‘optical bending assistance’. In de boven-

balk van de afkantbank is een rij ledjes opgeno-

men die door wisselende kleuren laat zien wat

de juiste positie is van de afkantgereedschap-

pen, waar de achteraanslagen zich bevinden en

wat de buigpositie is in de kantbank van het

plaatwerkstuk. Vergelijkbaar is de ToolPositio-

ner die SafanDarley eind vorig jaar voorgesteld

heeft tijdens een open huis in Lochem. Met be-

hulp van een rood laserstraaltje wordt de posi-

tie aangegeven van de afkantgereedschappen

in de onder- en bovenbalk. Dit maakt snel om-

bouwen en instellen van een afkantbank mo-

gelijk. Wila heeft tijdens de beurs in Stuttgart

voor de ‘New Standard Toolholders’ de ‘Smart

Tool Locator’ voorgesteld. Dankzij een liniaal

met ledverlichting is het voortaan in één oog-

opslag helder waar de tooling in de klemming

moet komen. En de operator ziet bovendien

onmiddellijk op welke locatie het plaatmateri-

aal gebogen moet worden. <<<

Dikkere plaat met de vastestofl aser
‘De vastestofl asers rukken op bij het snijden van dunne plaat’. Dit hebben we in 2011 vol

overtuiging geschreven. Dat was toen ook correct: de vastestofl asers (vaak ook aangeduid als

fi berlaser) was dé aangewezen machine voor het snel en dynamisch snijden van dunne plaat

en voor dik materiaal gebruik je ‘gewoon’ een

CO2-laser. Intussen zie je dat de vastestofl a-

ser steeds meer terrein wint. Op de Blech –

Expo 2013 prees Yamazaki Mazak de

Optiplex 3015 Fiber II lasersnijmachine

behalve voor dunne plaat van 0,8 mm

dik ook aan voor dikker plaatmate-

riaal (staal tot 19 mm, roestvaststaal

tot 15 mm en messing en koper tot

8 mm dik). Trumpf liet in Stuttgart

zien dat de vastestofl aser – met een

acceptabel snijuiterlijk – ook inzetbaar

is voor plaatdikten zoals 12 mm in roest-

vaststaal en 25 mm staal.

Technologie plaatverwerking

verbetert voortdurend
Automatisering is en blijft een trend

Roestvaststaal met een dikte van 12 mm door

Trumpf tijdens de BlechExpo gesneden met een

vastestofl aser

Een nuttig hulpmiddel van Amada: het voetpedaal volgt de

operator van en naar de verschillende buigstations
