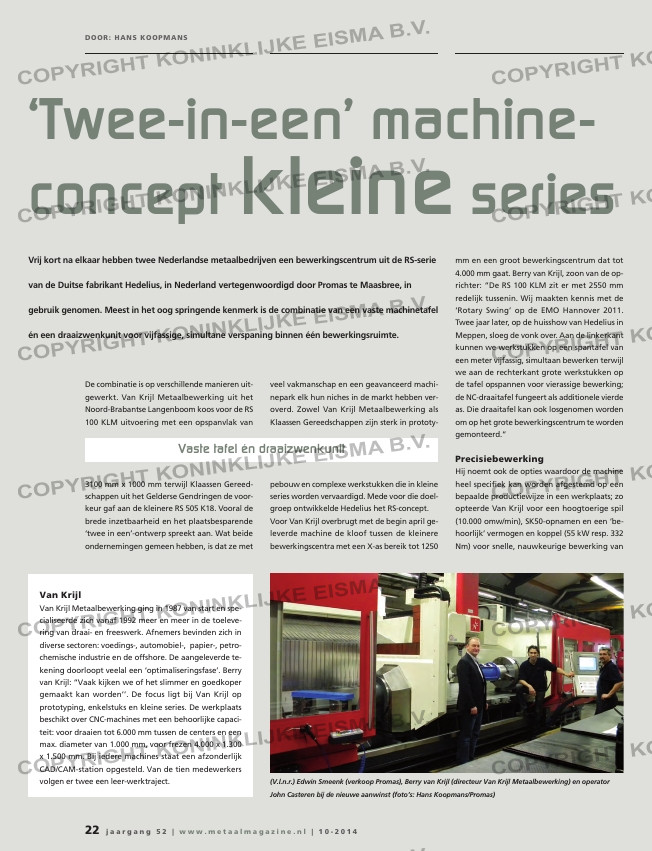

Vrij kort na elkaar hebben twee Nederlandse metaalbedrijven een bewerkingscentrum uit de RS-serie
van de Duitse fabrikant Hedelius, in Nederland vertegenwoordigd door Promas te Maasbree, in
gebruik genomen. Meest in het oog springende kenmerk is de combinatie van een vaste machinetafel
én een draaizwenkunit voor vijfassige, simultane verspaning binnen één bewerkingsruimte.
DOOR: HANS KOOPMANS
De combinatie is op verschillende manieren uit-
gewerkt. Van Krijl Metaalbewerking uit het
Noord-Brabantse Langenboom koos voor de RS
100 KLM uitvoering met een opspanvlak van
3100 mm x 1000 mm terwijl Klaassen Gereed-
schappen uit het Gelderse Gendringen de voor-
keur gaf aan de kleinere RS 505 K18. Vooral de
brede inzetbaarheid en het plaatsbesparende
‘twee in een’-ontwerp spreekt aan. Wat beide
ondernemingen gemeen hebben, is dat ze met
veel vakmanschap en een geavanceerd machi-
nepark elk hun niches in de markt hebben ver-
overd. Zowel Van Krijl Metaalbewerking als
Klaassen Gereedschappen zijn sterk in prototy-
pebouw en complexe werkstukken die in kleine
series worden vervaardigd. Mede voor die doel-
groep ontwikkelde Hedelius het RS-concept.
Voor Van Krijl overbrugt met de begin april ge-
leverde machine de kloof tussen de kleinere
bewerkingscentra met een X-as bereik tot 1250
mm en een groot bewerkingscentrum dat tot
4.000 mm gaat. Berry van Krijl, zoon van de op-
richter: “De RS 100 KLM zit er met 2550 mm
redelijk tussenin. Wij maakten kennis met de
‘Rotary Swing’ op de EMO Hannover 2011.
Twee jaar later, op de huisshow van Hedelius in
Meppen, sloeg de vonk over. Aan de linkerkant
kunnen we werkstukken op een spantafel van
een meter vijfassig, simultaan bewerken terwijl
we aan de rechterkant grote werkstukken op
de tafel opspannen voor vierassige bewerking;
de NC-draaitafel fungeert als additionele vierde
as. Die draaitafel kan ook losgenomen worden
om op het grote bewerkingscentrum te worden
gemonteerd.”
Precisiebewerking
Hij noemt ook de opties waardoor de machine
heel specifiek kan worden afgestemd op een
bepaalde productiewijze in een werkplaats; zo
opteerde Van Krijl voor een hoogtoerige spil
(10.000 omw/min), SK50-opnamen en een ‘be-
hoorlijk’ vermogen en koppel (55 kW resp. 332
Nm) voor snelle, nauwkeurige bewerking van
de producten in staal, roestvast staal, alumi-
nium, kunststof enz. “Dit concept – met een
aparte draaizwenktafel – biedt meer flexibiliteit
bij de bewerking dan zwenkkopmachines
waarbij de draaitafel in de normale spantafel is
geïntegreerd. Bovendien heeft deze draai-
zwenktafel een groter bereik dan je normaal
tegenkomt, namelijk +10° tot -90°, zodat je
werkstukken ook van onderen kunt benaderen.
Wat we ook meewogen bij onze investerings-
beslissing was de begeleiding door Promas: een
snelle respons, korte lijnen.”
Klaassen Gereedschappen had een iets andere
motivering voor de aanschaf van een RS-ma-
chine. Voor directeur Guido Klaassen telde ook
het ‘twee-in-een’-concept, de combinatie van
een vijf- met een drie-asser. Maar terwijl bij de
door Van Krijl aangeschafte machine sprake is
van twee beurtelings inzetbare bewerkingscom-
partimenten, kunnen deze bij de RS 505 K18
worden ‘samengevoegd’; de ronde opspantafel
van het draaizwenkcompartiment wordt dan als
het ware gebruikt als verlengstuk van de vaste
tafel, waardoor met deze compacte machine
ook lange werkstukken, tot ca. 1800 mm, zijn te
bewerken. Ook dit type bewerkingscentrum
kan optioneel worden voorzien van NC-rondta-
fel aan de drie-assige zijde, maar Klaassen heeft
daar niet voor gekozen. De machine – met een
maximaal spiltoerental van 12.000 omw/min –
wordt ingezet voor precisiebewerking van
kleine tot grote, al dan niet complexe werkstuk-
ken van diverse materialen, in seriegrootten van
één tot pakweg enkele tientallen.
Van Krijl
Van Krijl Metaalbewerking ging in 1987 van start en spe-
cialiseerde zich vanaf 1992 meer en meer in de toeleve-
ring van draai- en freeswerk. Afnemers bevinden zich in
diverse sectoren: voedings-, automobiel-, papier-, petro-
chemische industrie en de offshore. De aangeleverde te-
kening doorloopt veelal een ‘optimaliseringsfase’. Berry
van Krijl: “Vaak kijken we of het slimmer en goedkoper
gemaakt kan worden’’. De focus ligt bij Van Krijl op
prototyping, enkelstuks en kleine series. De werkplaats
beschikt over CNC-machines met een behoorlijke capaci-
teit: voor draaien tot 6.000 mm tussen de centers en een
max. diameter van 1.000 mm, voor frezen 4.000 x 1.300
x 1.500 mm. Bij iedere machines staat een afzonderlijk
CAD/CAM-station opgesteld. Van de tien medewerkers
volgen er twee een leer-werktraject.
‘Twee-in-een’ machine-
concept kleine series
Vaste tafel én draaizwenkunit
(V.l.n.r.) Edwin Smeenk (verkoop Promas), Berry van Krijl (directeur Van Krijl Metaalbewerking) en operator
John Casteren bij de nieuwe aanwinst (foto’s: Hans Koopmans/Promas)
De RS 100 KLM van Hedelius is een typische pendelmachine met links 5-assig simultane bewerking en rechts
3-assige bewerking op een vaste tafel (3100 x 1000 mm) met in dit geval een additionele vierde as voor rotatie.
