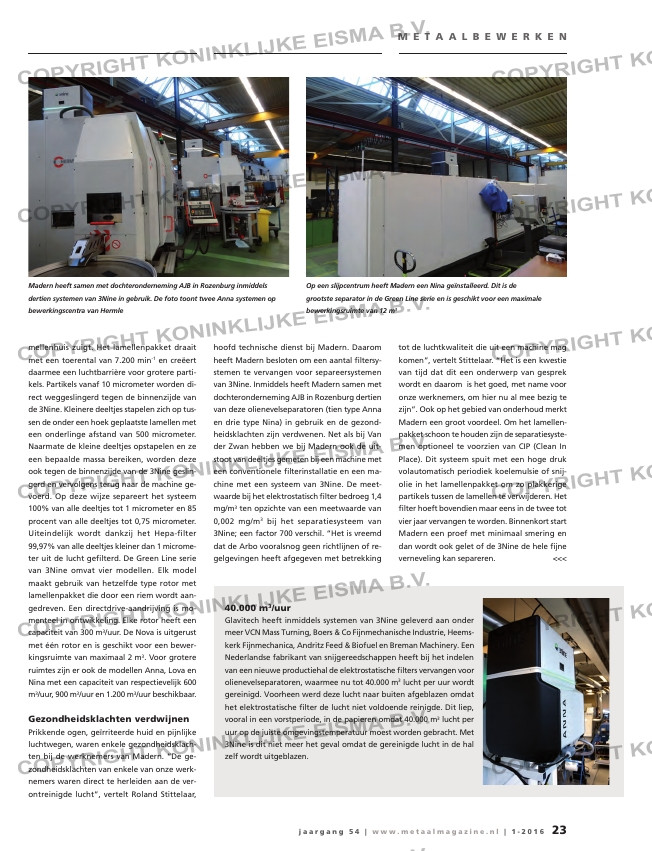

m e t A A L B e w e R k e n

mellenhuis zuigt. Het lamellenpakket draait

met een toerental van 7.200 min-1 en creëert

daarmee een luchtbarrière voor grotere parti-

kels. Partikels vanaf 10 micrometer worden di-

rect weggeslingerd tegen de binnenzijde van

de 3Nine. Kleinere deeltjes stapelen zich op tus-

sen de onder een hoek geplaatste lamellen met

een onderlinge afstand van 500 micrometer.

Naarmate de kleine deeltjes opstapelen en ze

een bepaalde massa bereiken, worden deze

ook tegen de binnenzijde van de 3Nine geslin-

gerd en vervolgens terug naar de machine ge-

voerd. Op deze wijze separeert het systeem

100% van alle deeltjes tot 1 micrometer en 85

procent van alle deeltjes tot 0,75 micrometer.

Uiteindelijk wordt dankzij het Hepa-filter

99,97% van alle deeltjes kleiner dan 1 microme-

ter uit de lucht gefilterd. De Green Line serie

van 3Nine omvat vier modellen. Elk model

maakt gebruik van hetzelfde type rotor met

lamellenpakket die door een riem wordt aan-

gedreven. Een directdrive-aandrijving is mo-

menteel in ontwikkeling. Elke rotor heeft een

capaciteit van 300 m3/uur. De Nova is uitgerust

met één rotor en is geschikt voor een bewer-

kingsruimte van maximaal 2 m3. Voor grotere

ruimtes zijn er ook de modellen Anna, Lova en

Nina met een capaciteit van respectievelijk 600

m3/uur, 900 m3/uur en 1.200 m3/uur beschikbaar.

Gezondheidsklachten verdwijnen
Prikkende ogen, geïrriteerde huid en pijnlijke

luchtwegen, waren enkele gezondheidsklach-

ten bij de werknemers van Madern. “De ge-

zondheidsklachten van enkele van onze werk-

nemers waren direct te herleiden aan de ver-

ontreinigde lucht”, vertelt Roland Stittelaar,

hoofd technische dienst bij Madern. Daarom

heeft Madern besloten om een aantal filtersy-

stemen te vervangen voor separeersystemen

van 3Nine. Inmiddels heeft Madern samen met

dochteronderneming AJB in Rozenburg dertien

van deze olienevelseparatoren (tien type Anna

en drie type Nina) in gebruik en de gezond-

heidsklachten zijn verdwenen. Net als bij Van

der Zwan hebben we bij Madern ook de uit-

stoot van deeltjes gemeten bij een machine met

een conventionele filterinstallatie en een ma-

chine met een systeem van 3Nine. De meet-

waarde bij het elektrostatisch filter bedroeg 1,4

mg/m3 ten opzichte van een meetwaarde van

0,002 mg/m3 bij het separatiesysteem van

3Nine; een factor 700 verschil. “Het is vreemd

dat de Arbo vooralsnog geen richtlijnen of re-

gelgevingen heeft afgegeven met betrekking

tot de luchtkwaliteit die uit een machine mag

komen”, vertelt Stittelaar. “Het is een kwestie

van tijd dat dit een onderwerp van gesprek

wordt en daarom is het goed, met name voor

onze werknemers, om hier nu al mee bezig te

zijn”. Ook op het gebied van onderhoud merkt

Madern een groot voordeel. Om het lamellen-

pakket schoon te houden zijn de separatiesyste-

men optioneel te voorzien van CIP (Clean In

Place). Dit systeem spuit met een hoge druk

volautomatisch periodiek koelemulsie of snij-

olie in het lamellenpakket om zo plakkerige

partikels tussen de lamellen te verwijderen. Het

filter hoeft bovendien maar eens in de twee tot

vier jaar vervangen te worden. Binnenkort start

Madern een proef met minimaal smering en

dan wordt ook gelet of de 3Nine de hele fijne

verneveling kan separeren. <<<

40.000 m3/uur
Glavitech heeft inmiddels systemen van 3Nine geleverd aan onder

meer VCN Mass Turning, Boers & Co Fijnmechanische Industrie, Heems-

kerk Fijnmechanica, Andritz Feed & Biofuel en Breman Machinery. Een

Nederlandse fabrikant van snijgereedschappen heeft bij het indelen

van een nieuwe productiehal de elektrostatische filters vervangen voor

olienevelseparatoren, waarmee nu tot 40.000 m3 lucht per uur wordt

gereinigd. Voorheen werd deze lucht naar buiten afgeblazen omdat

het elektrostatische filter de lucht niet voldoende reinigde. Dit liep,

vooral in een vorstperiode, in de papieren omdat 40.000 m3 lucht per

uur op de juiste omgevingstemperatuur moest worden gebracht. Met

3Nine is dit niet meer het geval omdat de gereinigde lucht in de hal

zelf wordt uitgeblazen.

Separatie gezond
en fris alternatief

Madern heeft samen met dochteronderneming AJB in Rozenburg inmiddels

dertien systemen van 3Nine in gebruik. De foto toont twee Anna systemen op

bewerkingscentra van Hermle

Op een slijpcentrum heeft Madern een Nina geïnstalleerd. Dit is de

grootste separator in de Green Line serie en is geschikt voor een maximale

bewerkingsruimte van 12 m3
