Van der Zwan uit Nieuwkoop, op de voet gevolgd
door Madern uit Vlaardingen, hebben ruim
tweeënhalf jaar geleden als eerste in Nederland een
olienevelseparator van 3Nine in gebruik genomen.
Het systeem reinigt lucht uit de bewerkingsruimte
en voorkomt dat schadelijke stoffen die tijdens
machinale bewerkingen vrijkomen zich in de
werkplaats verspreiden.
Gezondheidskwesties waren voor zowel Van
der Zwan als Madern de belangrijkste reden om
te investeren in een olienevelseparator van
3Nine, in de Benelux op de markt gebracht
door Glavitech uit Stellendam. Van der Zwan
heeft het systeem geïnstalleerd op een draaiau-
tomaat die voorzien is van twee keer 70 bar
hogedrukkoeling. Door die hoge druk ontstaat
er veel nevel in de machine die voorheen met
een conventioneel systeem gefilterd werd. “Het
vorige filtersysteem was erg onderhoudsgevoe-
lig en verwijderde bij lange na niet alle vuilig-
heid uit de lucht. Sinds we het separatiesysteem
van 3Nine hebben geïnstalleerd merk je dat de
lucht in de werkplaats zuiverder en minder
vochtig is”, vertelt directeur Wim van der Zwan.
Het verschil tussen de draaiautomaat met de
olienevelseparator en een andere draaiauto-
maat met een standaard filtersysteem is vol-
gens Van der Zwan goed merkbaar. Meetwaar-
den tijdens ons bezoek geven een goede refe-
rentie van de hoeveelheid partikels in de lucht
en bevestigen dit. De normale lucht in de werk-
plaats heeft een meetwaarde van 0,45 mg/m3.
De draaiautomaat met het conventionele filter-
systeem stoot 2,79 mg/m3 uit terwijl de meet-
waarde bij de machine met de 3Nine separator
slechts 0.08 mg/m3 bedraagt. “Laten we ‘s
nachts alleen de machine met het filtersysteem
draaien, dan zien we de volgende ochtend een
grote hoeveelheid condensvorming. Draaien
we alleen de machine met het separatiesysteem
van 3Nine, dan is hier geen sprake van”, bena-
drukt Van der Zwan. Toch noemt Pieter Glavi-
mans, directeur van Glavitech, de meetwaarde
van 0.08 mg/m3 aan de hoge kant en een teken
dat het voor het eerst in tweeënhalfjaar tijd is
voor een nieuw Hepa-filter. Op een verstopping
na in de afvoer, heeft Van der Zwan sinds de
ingebruikname nog geen onderhoud hoeven te
plegen.
Lamel separeert
Het schone en onderhoudsvriendelijke karakter
heeft de 3Nine te danken aan een lamellenpak-
ket die 99,9% van de lucht separeert van snij-
oliën, koelemulsies, hydraulische olie en stof-
deeltjes afkomstig van verspaand materiaal. De
overige 0,1% wordt gefilterd door een Hepa-
filter. Het voordeel is dat alle vloeistoffen tij-
dens het separeren volledig worden terugge-
wonnen en dat maar een heel klein deel door
het filter wordt gefilterd. Dit voorkomt het re-
gelmatig vernieuwen van het Hepa filter en er
wordt een constante onderdruk in de bewer-
kingsruimte van de machine gegarandeerd. De
onderdruk wordt veroorzaakt door een rotor
die de lucht uit de bewerkingsruimte in het la-
mellenhuis zuigt. Het lamellenpakket draait
met een toerental van 7.200 min-1 en creëert
daarmee een luchtbarrière voor grotere parti-
kels. Partikels vanaf 10 micrometer worden di-
rect weggeslingerd tegen de binnenzijde van
de 3Nine. Kleinere deeltjes stapelen zich op tus-
sen de onder een hoek geplaatste lamellen met
een onderlinge afstand van 500 micrometer.
Naarmate de kleine deeltjes opstapelen en ze
een bepaalde massa bereiken, worden deze
ook tegen de binnenzijde van de 3Nine geslin-
gerd en vervolgens terug naar de machine ge-
voerd. Op deze wijze separeert het systeem
100% van alle deeltjes tot 1 micrometer en 85
procent van alle deeltjes tot 0,75 micrometer.
Uiteindelijk wordt dankzij het Hepa-filter
99,97% van alle deeltjes kleiner dan 1 microme-
ter uit de lucht gefilterd. De Green Line serie
van 3Nine omvat vier modellen. Elk model
maakt gebruik van hetzelfde type rotor met
lamellenpakket die door een riem wordt aan-
gedreven. Een directdrive-aandrijving is mo-
menteel in ontwikkeling. Elke rotor heeft een
capaciteit van 300 m3/uur. De Nova is uitgerust
met één rotor en is geschikt voor een bewer-
kingsruimte van maximaal 2 m3. Voor grotere
ruimtes zijn er ook de modellen Anna, Lova en
Nina met een capaciteit van respectievelijk 600
m3/uur, 900 m3/uur en 1.200 m3/uur beschikbaar.
Gezondheidsklachten verdwijnen
Prikkende ogen, geïrriteerde huid en pijnlijke
luchtwegen, waren enkele gezondheidsklach-
ten bij de werknemers van Madern. “De ge-
zondheidsklachten van enkele van onze werk-
nemers waren direct te herleiden aan de ver-
ontreinigde lucht”, vertelt Roland Stittelaar,
Separatie gezond
en fris alternatief

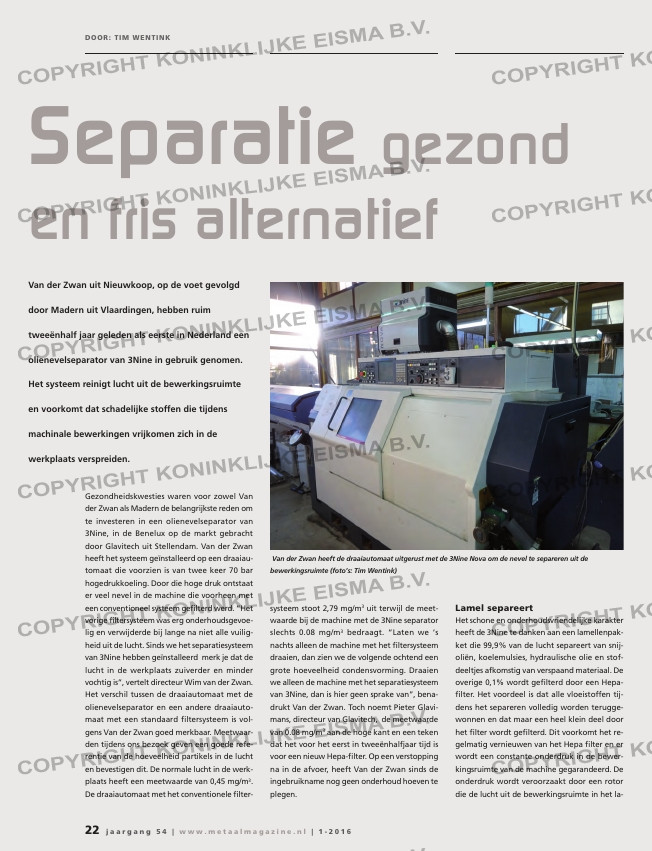

Van der Zwan heeft de draaiautomaat uitgerust met de 3Nine Nova om de nevel te separeren uit de
bewerkingsruimte (foto’s: Tim Wentink)
